Detalizēts digitālā multimetra uzbūves un lietošanas skaidrojums
Multimetri, pazīstami arī kā multimetri, multimetri, trīsmetri, multimetri utt., ir neaizstājami mērinstrumenti spēka elektronikas un citās nodaļās. Parasti galvenais mērķis ir izmērīt spriegumu, strāvu un pretestību.

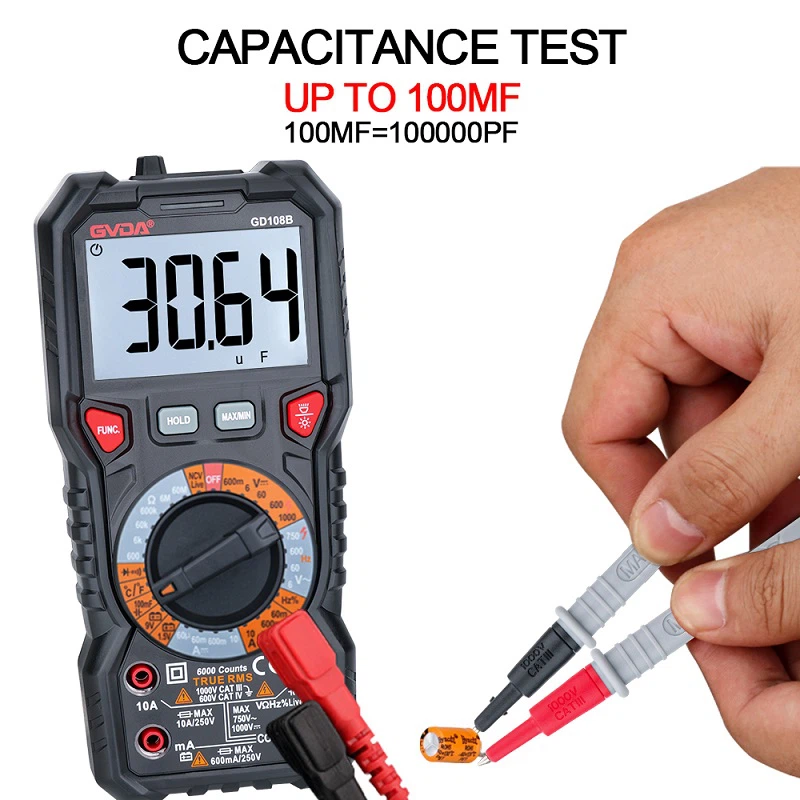

Multimetri ir sadalīti rādītāju multimetros un digitālajos multimetros atbilstoši displeja metodei. Tas ir daudzfunkcionāls un daudzu diapazonu mērinstruments. Parasti multimetrs var izmērīt līdzstrāvu, līdzstrāvas spriegumu, maiņstrāvu, maiņstrāvas spriegumu, pretestību un audio līmeni utt., Un daži var izmērīt arī maiņstrāvu, kapacitāti, induktivitāti un pusvadītāju. Daži parametri (piemēram, ) un tā tālāk.
Multimetrs ir magnetoelektrisks instruments ar taisngriezi, kas var izmērīt dažādus elektriskos parametrus, piemēram, maiņstrāvu un līdzstrāvu, spriegumu un pretestību. Katram elektriskajam daudzumam parasti ir vairāki diapazoni.
Zināms arī kā multimetrs vai saīsināti multimetrs. Multimetrs sastāv no magnetoelektriskā ampērmetra (skaitītāja galvas), mērīšanas ķēdes un atlases slēdža. Nomainot izvēles slēdzi, var ērti izmērīt dažādus elektriskos parametrus. Tās ķēdes aprēķina galvenais pamats ir slēgtās ķēdes Oma likums. Ir daudz veidu multimetru, un, tos lietojot, tie jāizvēlas atbilstoši dažādām prasībām.
Multimetrs Kā piemēru izmantojiet multimetru MF30 un digitālo multimetru DT840, lai izprastu to struktūru un veiktspēju, uzzinātu, kā izmantot multimetru, lai pareizi izmērītu pamata elektrību, piemēram, spriegumu, strāvu un pretestību, un pārzināt lietošanas piesardzības pasākumus.
rādītāja multimetrs
1. Rādītāja multimetra uzbūve
Tas galvenokārt sastāv no trim daļām: skaitītāja galvas, mērīšanas ķēdes un pārsūtīšanas slēdža.
Izmantojot rādītāja multimetru, pievērsiet uzmanību šādiem punktiem:
(1) Pirms lietošanas mērinstrumenta rādītājs jānovieto uz nulli.
(2) Pirms mērīšanas pārvades slēdzis jāpagriež atbilstošā pozīcijā atbilstoši izmērītās elektroenerģijas vienībai un izmēram.
(3) Pēc mērījuma pārsūtīšanas slēdzis jāpagriež uz augstāko maiņstrāvas sprieguma diapazonu, un daži multimetri (piemēram, 500 modeļi) jāpagriež neitrālā pozīcijā, kas apzīmēta ar ".".
2. Maiņstrāvas sprieguma mērīšana
(1) Pirms mērīšanas pagrieziet slēdzi uz atbilstošo maiņstrāvas sprieguma diapazonu. Ja mēramais spriegums nav iepriekš zināms, diapazonam jābūt visaugstākajā līmenī, lai izvairītos no skaitītāja bojājumiem.
(2) Mērīšanas laikā pievienojiet testa vadus paralēli abiem testējamās ķēdes vai testējamās sastāvdaļas galiem. Mērīšanas laikā ir stingri aizliegts pārslēgt slēdzi, lai izvēlētos diapazonu.
(3) Mērot spriegumu, attīstiet ieradumu darboties ar vienu roku un koncentrējieties uz to.
(4) Tā kā maiņstrāvas sprieguma skala uz skalas ir kalibrēta atbilstoši sinusoidālajai maiņstrāvai, ja izmērītā jauda nav sinusoidāla, kļūda būs liela.
(5) Izmērāmā maiņstrāvas sprieguma frekvences diapazons parasti ir 45HZ∽1000HZ, ja tas pārsniedz diapazonu, kļūda palielināsies.
3. Līdzstrāvas sprieguma mērīšana
Mērīšanas metode būtībā ir tāda pati kā maiņstrāvas spriegumam, taču jāņem vērā šādi divi punkti:
(1) Tāpat kā maiņstrāvas sprieguma mērīšanai, slēdzim pirms mērīšanas jābūt iestatītam līdzstrāvas spriegumam. Ja mēramais spriegums iepriekš nav zināms, diapazonam jābūt lielam, nevis mazam; Ķēde ir savienota paralēli, un mērīšanas laikā nav atļauts pārslēgt pārsūtīšanas slēdzi.
(2) Veicot mērījumus, jums jāpievērš uzmanība testa vadu pozitīvajai un negatīvajai polaritātei. Sarkanais testa vads ir savienots ar pārbaudāmās ķēdes augsta potenciāla galu, un melnais testa vads ir savienots ar zema potenciāla galu. Ja testa vadi ir apgriezti otrādi, rādītājs uz skaitītāja galvas pagriezīsies atpakaļ, un rādītāju ir viegli saliekt. Ja nezināt izmērītā punkta potenciālo līmeni, varat viegli pieskarties testa vadam izmērītajam punktam. Ja rādītājs ir apgriezts, tas nozīmē, ka testa vadu polaritāte ir apgriezta, vienkārši nomainiet testa vadus.
4. Līdzstrāvas mērīšana
(1) Mērīšanas laikā multimetram jābūt virknē savienotam ar pārbaudāmo ķēdi, un to nevar savienot paralēli.
(2) Pievērsiet uzmanību testa vadu pozitīvajai un negatīvajai polaritātei. Mērīšanas laikā sarkanais testa vads ir pievienots ķēdes lūzuma augsta potenciāla galam, bet melnais testa vads ir savienots ar zema potenciāla galu.
(3) Ja izmērītā strāva nav zināma, mērīšanas diapazonam jābūt lielam, nevis mazam. Mērīšanas laikā ir stingri aizliegts pārslēgt slēdzi, lai izvēlētos diapazonu.
5. Pretestības mērīšana
(1) Pareizi atlasiet pretestības reizinātāja failu, lai rādītājs būtu pēc iespējas tuvāk skalas ģeometriskajam centram, kas var uzlabot mērījumu datu precizitāti.
(2) Ir stingri aizliegts izmērīt pretestību, kad testējamā ķēde ir uzlādēta.
(3) Mērīšanas laikā tieši savienojiet testa vadus abos izmērītās pretestības vai ķēdes galos. Uzmanieties, lai ar rokām vienlaikus nepieskartos abiem pretestības galiem, lai izvairītos no cilvēka ķermeņa pretestības ietekmes uz rādījumu.
(4) Mērot termistoru, jāņem vērā, ka strāvas termiskais efekts mainīs termistora pretestību.
