Digitālā multimetra diodes pārnesums un diožu mērīšanas metode

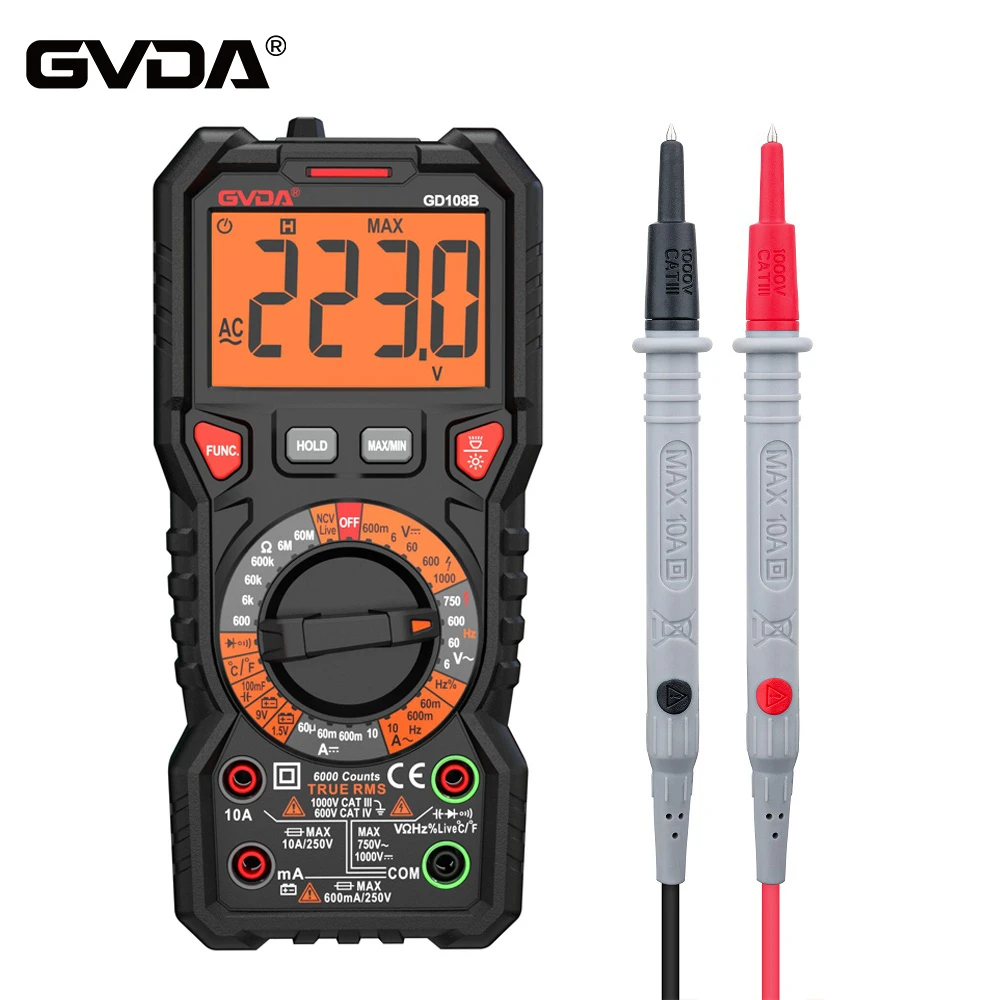

Diodes pārnesums ir pārnesuma izmantošanas biežums, parasti digitālajam skaitītājam ir šis pārnesums, logotips ir diodes simbols, ap simbolu var būt līdzīgs "signāls", varat atsaukties uz iepriekš redzamo attēla attēlu. .
Pagrieziet multimetru uz šo pārnesumu, pārbaudiet, vai displejā ir redzams iepriekš minētais "signāla" simbols, patiesībā tas ir zummera fails, ja sarkanā un melnā pildspalva ir saīsināta, jūs dzirdēsit zummera skaņu, ar šo rīku var izmērīt diriģenta ieslēgšana un izslēgšana, bet šodien runa ir par citu, nospiediet slēdža pogu uz digitālā galda! , displejā var redzēt diodes simbolu.
Tā kā digitālā skaitītāja sarkanā pildspalva ir savienota ar iekšējā barošanas avota pozitīvo spaili, melnā pildspalva ir savienota ar iekšējā barošanas avota negatīvo spaili, tāpēc digitālais skaitītājs diodes mērīšanai, kad sarkanā pildspalva uz diodes pozitīvā spailes. , melnā pildspalva ir savienota ar diodes negatīvo spaili, parastajā displejā būs redzams diodes pozitīvās vadītspējas sprieguma kritums, piemēram, tālāk redzamajā attēlā redzams diodes vadītspējas sprieguma kritums par 0,607 voltiem.
Parastai diodei var izmērīt uz sprieguma krituma, bet diode ir apgriezta (sarkanā pildspalva savienota ar diodes negatīvo, melna pildspalva savienota ar diodes pozitīvo) netiek izmērīti nekādi rezultāti, tāpēc ar šo metodi var noteikt arī diodes labo vai slikti, varat atsaukties uz mērījumu rezultātiem attēlā zemāk.
Diožu mērīšana ir piemērā ar parasto taisngrieža cauruli, patiesībā arī cita veida diodes var būt pamatā izmantotas šādā veidā, piemēram, ar šo pārnesumu var izmērīt arī LED gaismas (gaismas diodes) vadīšanas sprieguma kritums.
