Optisko mikroskopu palielinājuma novērtējums
Optiskos mikroskopus var iedalīt ķermeņa apskates mikroskopos, ortogonālajos mikroskopos un apgrieztajos mikroskopos, kurus plaši izmanto dažādās jomās, piemēram, bioloģijā, materiālzinātnē, minerālos, pārtikas nekaitīgumā utt. Optisko mikroskopu maksimālā izšķirtspēja ir ierobežota līdz 2{{ 5}}0 nm. Optiskajos mikroskopos izmantotā gaismas avota un uzpildes vides dēļ optisko mikroskopu maksimālā izšķirtspēja var būt pat 200 nm, un objekti, kas mazāki par 200 nm, ir skaidri jānovēro, izmantojot lāzera konfokālos mikroskopus, augstas izšķirtspējas fluorescences mikroskopus, skenēšanu. elektronu mikroskopi un atomu spēka mikroskopi. Optiskā mikroskopa palielināšanas efekts uz objektu ir nevis visa objekta laukuma palielinājums, bet gan objekta garuma vai platuma palielinājums. Parasti cilvēka acs spēj atšķirt mazāko objektu redzes attāluma diapazonā ir 0.1-0.3 mm, tāpēc reāli izmantojot optisko mikroskopu objektu novērošanai, cik reižu objekta palielinājumu var veikt. izmantot cilvēka aci, lai skaidri novērotu? Šajā rakstā ir sniegts vienkāršs optiskā mikroskopa palielinājuma novērtējums.
Optiskā mikroskopa palielinājumam ir divas aprēķina metodes:
(1) optiskais palielinājums. Optiskais palielinājums attiecas uz okulāru no mikroskopa, lai novērotu, ka objekts tiek palielināts, palielinājuma rezultātus mēs saucam par optisko palielinājumu. Optiskā palielinājuma aprēķins ir salīdzinoši vienkāršs, ir objektīva lēcas palielinājums × okulāra palielinājums. Lai aprēķinātu, piemēram, stereomikroskopa palielinājumu, nepārtrauktais palielinātājs ir 0.7 - 4.5, okulārs ir 10 reizes, tad šī stereomikroskopa palielinājums ir 7 - 45 reizes. Ja mikroskopam ir objektīva lēca un okulārs, tad kopējo mikroskopa palielinājumu iegūst, tieši uzliekot objektīva palielinājumu × okulāra palielinājumu.

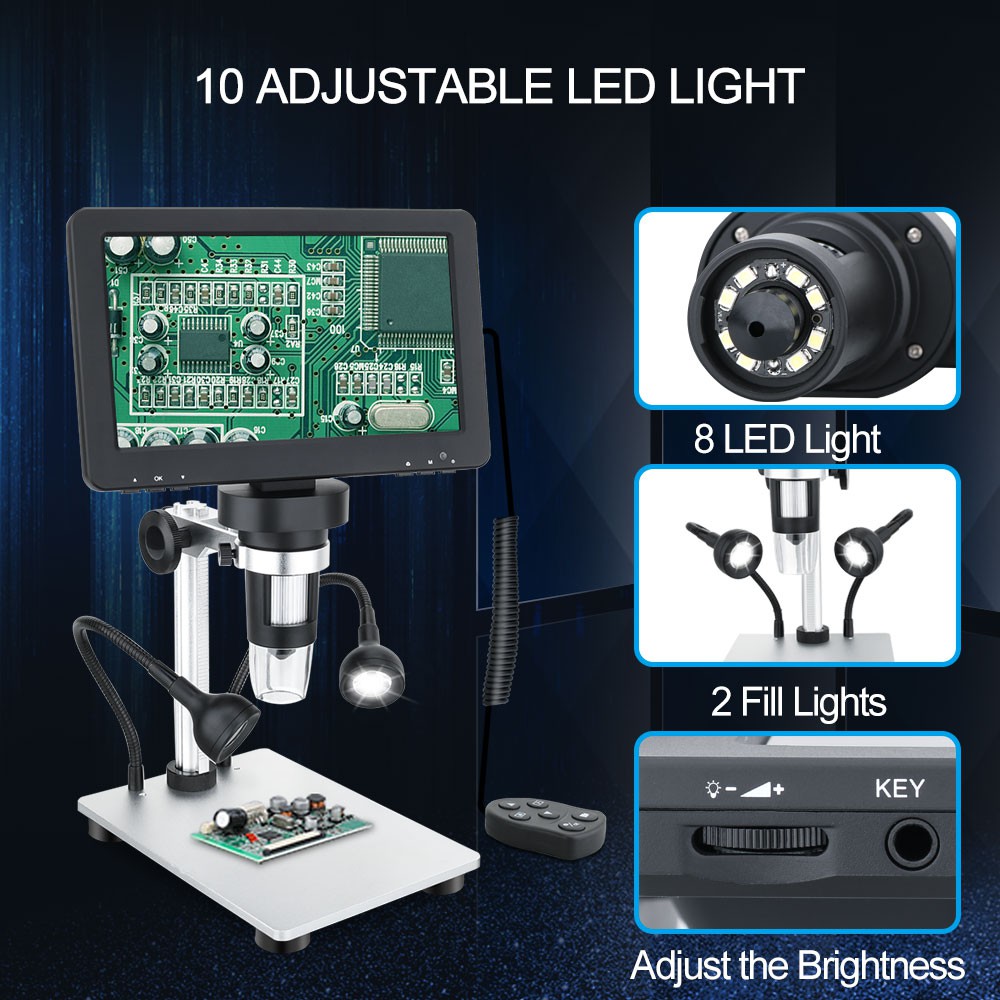

(2) Digitālais palielinājums. Digitālais palielinājums parasti attiecas uz objekta palielinājumu pēc ārējās ierīces attēlveidošanas. Pašlaik tirgū ir vairāk trinokulāro mikroskopu, izmantojot CCD, kas savienots ar datoru, LCD monitoru un citām attēlveidošanas iekārtām attēlveidošanas novērošanai. Cik reizes objekts tiek palielināts pēc šī savienojuma ar ārēju aprīkojumu? Ir dotas divas aprēķina metodes.
(a) Ja ir precīzi dati par novērojamā objekta faktisko izmēru, tad to var aprēķināt pēc formulas: objekta faktiskais palielinājums=objekta palielinātais izmērs / faktiskais objekta izmērs. objektu. Ja objekta faktiskais izmērs ir 2 μm, pēc attēlveidošanas monitorā varat paņemt lineālu, lai izmērītu attēlotā objekta garumu. Ja objekta izmērītais garums ir 2 mm, tad objekts tiek palielināts 1000 reizes.
(b) Ja jums nav skaidra priekšstata par objekta izmēru, varat to aprēķināt, izmantojot šādu formulu.
Digitālais palielinājums=Objektīva palielinājums × {25,4 × ekrāna izmērs (collas) / CCD diagonāles garums} × savienojošā gredzena palielinājums
Parametru apraksts formulā:
--Objektīva palielinājums attiecas uz izmantotā mikroskopa objektīva palielinājumu, piemēram, 5x, 10x, 20x utt.;
{{0}}Savienojošā gredzena palielinājums attiecas uz trinokulārās saskarnes palielinājumu, parasti 1x, bet arī 0,35,0,5x;
--25,4 x ekrāna izmērs, ir ekrāna izmērs, kas pārveidots par mm, 1 colla=25.4 mm;
-- CCD diagonāles garums attiecas uz CCD mikroshēmas izmēru, parasti 1/3 collas, 1/2 collas vai 2/3 collas, kas atbilst 6 mm, 8 mm vai 11 mm garumam, attiecīgi.
Piezīme. Vērtībai, ko aprēķina pēc digitālā palielinājuma formulas, ir jāņem vērā arī pikseļu skaits ekrānā, ja to izmanto praksē. Ja pikseļu skaits ir mazs, ir grūti novērot arī mazāka izmēra objektus.
Aprēķinu piemēri:
(1) Metallogrāfiskā mikroskopa novērošana lodēšanai uz shēmas plates
Mikroskopa parametri: objektīva palielinājums ir 20 reizes, okulāra palielinājums ir 10 reizes, trinokulārais interfeiss ir 1 reizi, CCD diagonāle ir 1/3 collas un monitora izmērs ir 19 collas.
Optiskais palielinājums=objektīva palielinājums x okulāra palielinājums=20 x 10=200 reizes
Digitālais palielinājums=objektīva palielinājums × {25,4 × ekrāna izmērs (collas) / CCD diagonāles garums } × savienojuma gredzena palielinājums=20 × {25,4 × 19/6} × {{ 8}},67 reizes
