Strāvas mērīšanas ar skavas mērītāju metodes un piesardzības pasākumu skaidrojums

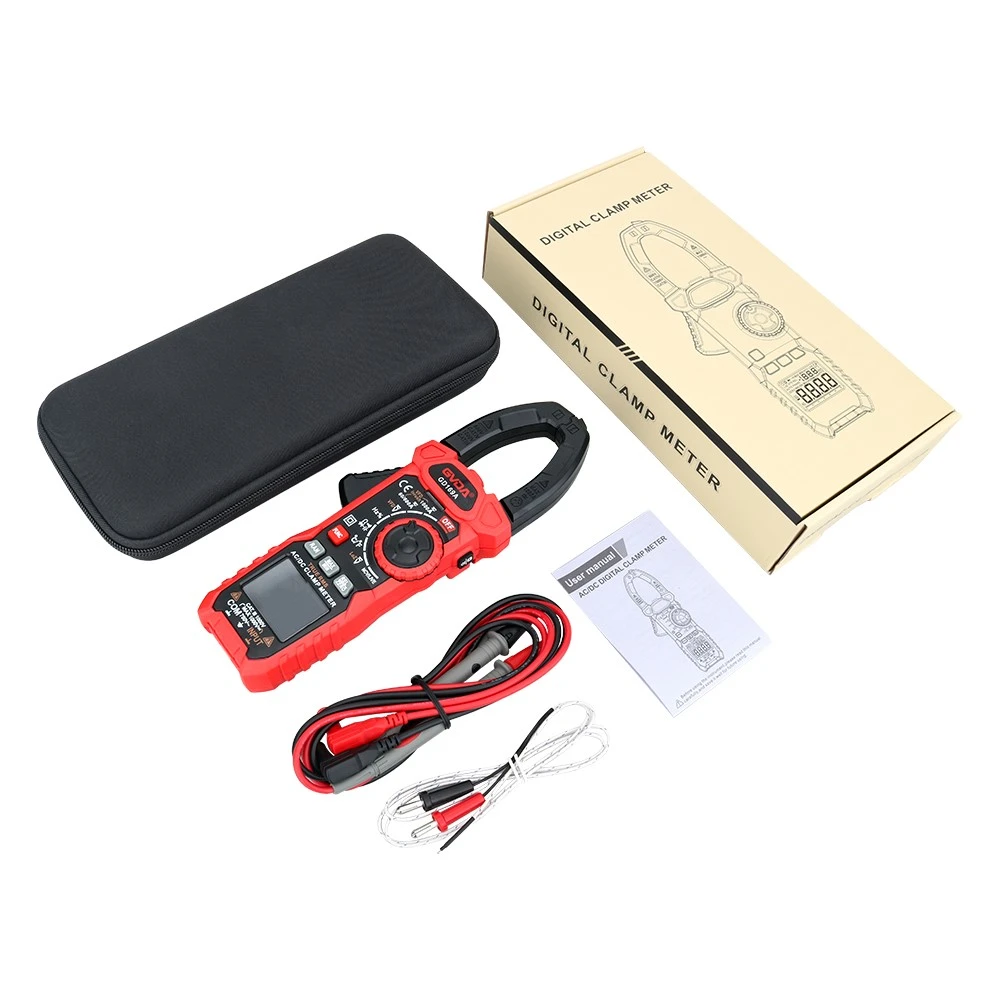

Clamp meter ir instruments, kas apvieno strāvas transformatorus un ampērmetrus, un ir svarīga digitālā multimetra nozare; Tas ir pārnēsājams instruments, kas var tieši izmērīt ķēdes maiņstrāvu, neatvienojot ķēdi. Skavas mērītājs būtībā sastāv no strāvas transformatora, skavas uzgriežņu atslēgas un taisngrieža magneto elektriskās sistēmas reaktīvā spēka instrumenta.
lietošanas metode:
(1) Pirms mērīšanas ir nepieciešama mehāniska nulles iestatīšana
(2) Izvēlieties atbilstošo diapazonu, vispirms izvēlieties lielo diapazonu, pēc tam izvēlieties mazo diapazonu vai novērtējiet datu plāksnītes vērtību.
(3) Izmantojot minimālā diapazona mērījumu un rādījums vēl nav skaidrs, izmērīto vadu var aptīt dažus apgriezienus. Pagriezienu skaitam jābūt balstītam uz apgriezienu skaitu skavas centrā un nolasītās =norādītās vērtības x diapazons/pilna novirze x apgriezienu skaits
(4) Kad mērījums ir pabeigts, novietojiet pārveidošanas slēdzi maksimālajā diapazonā.
(5) Mērīšanas laikā izmērītais vads jānovieto skavas centrā un skavai jābūt cieši noslēgtai, lai samazinātu kļūdas.
jautājumiem, kam jāpievērš uzmanība:
(1) Izmantojot augstsprieguma skavas mērītāju, jāpievērš uzmanība skavas ampērmetra sprieguma līmenim. Augstsprieguma ķēdes strāvas mērīšanai ir stingri aizliegts izmantot zemsprieguma skavas mērītāju. Ja mērīšanai izmantojat augstsprieguma skavas mērītāju, tas jādarbina diviem cilvēkiem. Ārpusdienesta personālam jāaizpilda arī otrā veida darba atļauja. Veicot mērījumus, viņiem jāvalkā izolēti cimdi, jāstāv uz izolētiem paliktņiem un nedrīkst pieskarties citam aprīkojumam, lai novērstu īssavienojumus vai zemējumu.
(2) Novērojot pulksteņa laiku, īpaša uzmanība jāpievērš droša attāluma saglabāšanai starp galvu un uzlādēto daļu. Attālums starp jebkuru cilvēka ķermeņa daļu un uzlādēto daļu nedrīkst būt mazāks par visu skavas pulksteņa garumu.
(3) Mērot augstsprieguma ķēdē, mērīšanai aizliegts savienot vadus no spailes ampērmetra ar citu skaitītāju. Mērot katras augstsprieguma kabeļu fāzes strāvu, attālumam starp kabeļu galvām jābūt vismaz 300 mm, un izolācijai jābūt labai. To var veikt tikai tad, ja tas tiek uzskatīts par ērtu mērīšanai.
(4) Mērot zemsprieguma drošinātāju vai horizontāli novietotu zemsprieguma kopņu strāvu, katra kausējamā drošinātāja vai kopnes fāze pirms mērīšanas jāaizsargā un jāizolē ar izolācijas materiāliem, lai izvairītos no fāzes īssavienojumiem.
(5) Ir stingri aizliegts veikt mērījumus, kad viena kabeļa fāze ir iezemēta. Lai novērstu zemes bojājumus un sprādzienu, ko izraisa zems kabeļu galvu izolācijas līmenis, kas var apdraudēt personas drošību.
(6) Kad skavas ampērmetra mērīšana ir pabeigta, pagrieziet slēdzi uz maksimālo diapazonu, lai izvairītos no pārslodzes nākamās lietošanas laikā; Un jāuzglabā iekštelpās sausā vietā.
