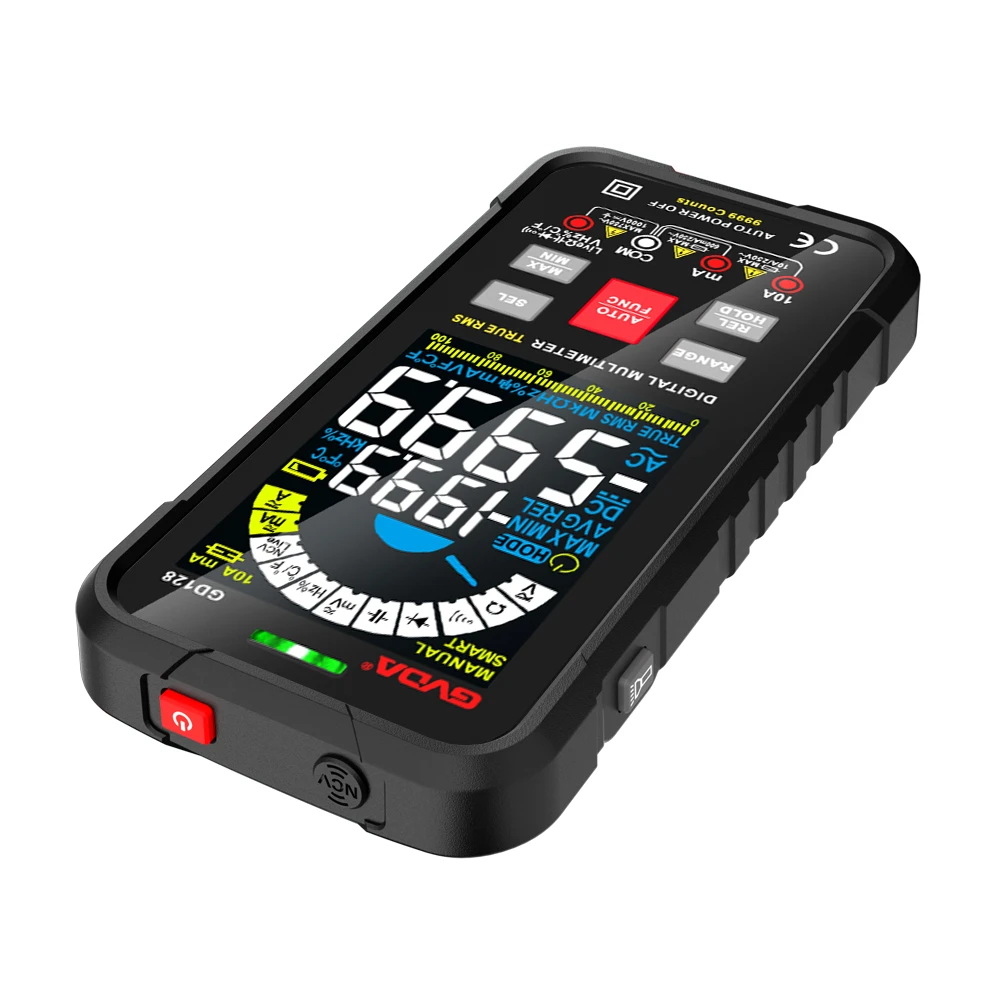

Kā izmērīt pretestību ar multimetru
1. Divu vadu metode Divu vadu metode ir plaši izmantota pretestības mērīšanas metode
Pievienojiet multimetra V spaili vienam rezistora galam un V spaili ar otru rezistora galu, pēc tam iestatiet multimetru mērīšanai. Multimetrs var noteikt pretestību pēc Oma likuma, piegādājot rezistoram avota strāvu un pēc tam aprēķinot spriegumu pāri rezistoram.
Izmantojot iepriekš minēto vienkāršoto piemēru, svina pretestība R radīs lielāku problēmu, jo spriegums ir iepriekš minēto trīs rezistoru spriegums. Šis efekts ir lielāks mazas pretestības gadījumā, parasti 30KΩ gadījumā, šis efekts ir ļoti acīmredzams. Protams, tie visi ir paredzēti augstas precizitātes situācijām. Ja precizitātes prasības nav augstas, var izmantot šādu metodi.
Šo stieples pretestības R izraisīto efektu var novērst ar dažām multimetra relatīvo vērtību mērīšanas funkcijām. Lai novērstu šīs problēmas, vispirms ir jānosaka, no kurienes problēmas rodas. To var panākt, iestatot rezistoru uz 0Ω.
Ja uzliekat visu pretestību abos testa vada galos, varat to izmērīt ar diviem relatīvās vērtības mērījuma vadiem.
2. Četru vadu metode Četru vadu metode ir ideāla zemas pretestības mērīšanas metode, jo tā var novērst svina vadu ietekmi bez relatīvās vērtības mērīšanas funkcijas palīdzības. Visas šīs kalibrēšanas ir automātiskas.
Izmantojot četru vadu metodi, multimetra V un V spailes joprojām nodrošina strāvu rezistoram caur vadiem. Sprieguma kritums šeit ir svina pretestības un izmērītās pretestības summa.
Vada vadi ir savienoti ar abiem rezistora galiem, un tiek mērīts spriegums pāri rezistoram. Šajā sprieguma daļā neietilpst slēdžu sistēmas daļa, kas savienota ar DUT caur testa vadu (vai caur multimetru. Sīkāku informāciju par slēdžu sistēmu, lūdzu, skatiet citā saistītajā rakstā), voltmetra ieejas pretestība ir pietiekami liels, lai tas nepārvadītu spriegumu un neradītu kļūdainu spriegumu pāri svina pretestībai.
Visi šie rādījumi ir balstīti uz pretestību un faktiski ir balstīti uz testa vadu pretestību. Četru vadu mērīšana ir ļoti precīza, atkārtojama un stabila pretestības mērīšanas metode, un tā ir īpaši piemērota zemas vērtības pretestības mērīšanai, vienmērīgai pretestībai līdz 10 miliomiem. Bet lielas pretestības mērīšanai šī metode nav piemērota, jo voltmetra ieejas pretestība un noplūdes strāva ietekmēs rādījumu. Kopumā četru vadu metode nav ieteicama.
3. Sešu vadu metode Sešu vadu ir sava veida pretestības vērtība, kas piemērota pašas pretestības daļas, kurai ir šunta struktūra, pretestības mērīšanai. Piemēram, automatizētā testa sistēmā visi pārbaudāmie rezistori ir pielodēti uz PCB, ko ietekmēs citi apkārtējās ķēdes komponenti.
Lai izolētu izmērīto pretestību, lietotāja definētam mezglam parasti tiek pievienots aizsardzības spriegums, un šo aizsardzības spriegumu darbina sprieguma bufera zona pie V spailes. Šis aizsardzības spriegums var nodrošināt, ka spriegums no multimetra nonāks citos ceļos.
Sešu vadu metodes darbības principu var izskaidrot ar šādu piemēru: kā parādīts attēlā iepriekš, ir divi rezistori paralēli 30KΩ rezistoram, viens ir 510Ω un otrs ir 220Ω. Parastā pretestības mērījumā 510Ω un 220Ω izkliedētu avota strāvu no multimetra, kas radītu nepareizu rādījumu. Sajūtot spriegumu pāri šim 30KΩ rezistoram un pēc tam pievienojot tādu pašu spriegumu pāri 510Ω un 210Ω rezistoriem, strāva neplūst cauri apvadam. Aizsardzības spriegums var nodrošināt, ka spriegums ir tāds pats kā spriegums pie V spailes, un 220Ω strāvu nodrošina aizsardzības avots. Šajā gadījumā multimetrs var precīzi pārbaudīt 30Ω rezistora pretestību.
