Kā izmantot skavas ampērmetru, lai pārbaudītu noplūdes un zādzību problēmas zemsprieguma līnijās?

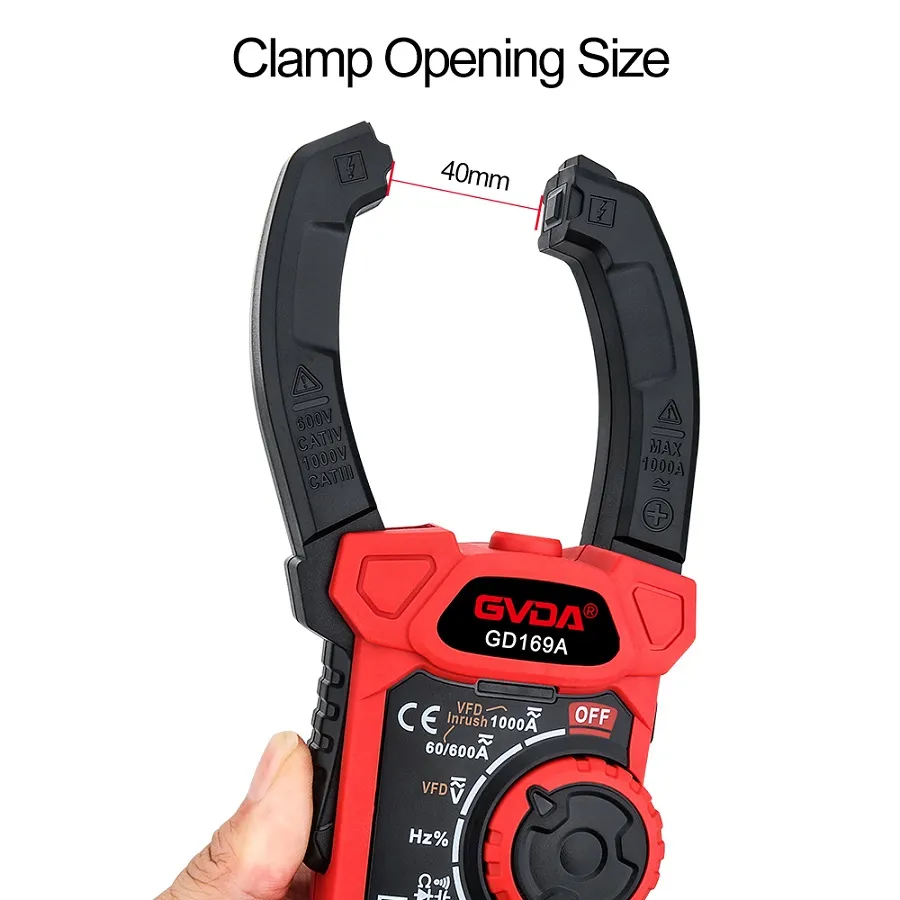

Skavas tipa ampērmetrs ir strāvas transformatora un ampērmetra kombinācija. Strāvas transformatora dzelzs serdi var atvērt, kad uzgriežņu atslēga ir pievilkta; Vads, caur kuru iet izmērītā strāva, var iziet cauri dzelzs serdes atvērtajai spraugai, to nesagriežot, un, atlokot uzgriežņu atslēgu, dzelzs serde aizveras.
Pārbaudītā ķēdes vads, kas iet caur dzelzs serdi, kļūst par strāvas transformatora primāro spoli, un strāva, kas iet caur to, inducē strāvu sekundārajā spolē. Pēc tam ampērmetram, kas savieno sekundārās spoles, ir indikators pārbaudītās ķēdes strāvas mērīšanai.
Skavas tipa ampērmetru var pārslēgt dažādos diapazonos, izmantojot pārslēgšanas slēdzi. Bet, pārslēdzot pārnesumus, nav atļauts darboties ar jaudu. Skavas formas pulksteņu precizitāte kopumā nav augsta, svārstās no 2,5 līdz 5 līmeņiem.
Lietošanas ērtībai skaitītājā ir arī pārveidošanas slēdži ar dažādiem diapazoniem dažādu strāvas un sprieguma pakāpju mērīšanai.
Izmantojot populāru ampērmetru strāvas mērīšanai, pirms ampērmetra pievienošanas mērīšanai ir nepieciešams atvienot ķēdi un izslēgt to. Tas ir ļoti apgrūtinoši, un dažreiz parastās elektriskās mašīnas to neļauj.
Šajā brīdī skavas tipa ampērmetra izmantošana kļūst daudz ērtāka, jo tā var izmērīt strāvu, nepārgriežot ķēdi. Skavas ampērmetrs ir vislabākais, lai atspoguļotu zemsprieguma līnijas noplūdi vai atklātu zādzību.
1. Nosakiet, vai nav problēmas ar pašu atlikušās elektriskās aktivitātes uzturēšanas ierīci
Metode: sadales transformatorā atvienojiet drošinātāju no maiņstrāvas kontaktora fāzes līnijas zemsprieguma līnijas izejas pusē. Ja šajā laikā atlikušās jaudas darbības uzturēšanas ierīci var normāli iedarbināt, tiek apstiprināts, ka atlikušās jaudas darbības uzturēšanas ierīce ir laba. Pretējā gadījumā ir jāpārbauda un jāpārveido apkopes ierīce, lai nomainītu atlikušās elektriskās darbības.
2. Pārdomājiet, kura fāzes līnija izraisa noplūdi
Metode: pie sadales transformatora atvienojiet nulles vadu zemsprieguma līnijas maiņstrāvas kontaktora izejas pusē un pēc tam uzstādiet noņemto drošinātāja serdi vienā no fāzēm. Izmantojiet skavas ampērmetru, lai izmērītu fāzi, un izmērītā strāva ir šīs fāzes noplūdes strāva. Secīgi mēriet citu noplūdes fāžu noplūdes strāvu, izmantojot to pašu metodi.
Lai izvairītos no lielas strāvas bojājumiem instrumentam fāzes zemējuma dēļ līnijā (ja nav daļējas izlādes jaudas frekvences pārbaudes transformatora, pilnībā automātiska transformatora attiecību testera, zemējuma nepārtrauktības pretestības testera, mainīgas frekvences sērijas rezonanses pārbaudes ierīces, bezvadu augsta sprieguma kodolfāzes transformators, izmantojot vietējo metodi viens pret vienu elektrības zagšanai utt.), skavas tipa ampērmetrs pirms noteikšanas jānovieto augstas strāvas pozīcijā; Ja noteikšanas vērtība ir ļoti maza, pārslēdziet skavas ampērmetra pārnesumu uz miliampēru pārnesumu noteikšanai. No: Elektrisko tehnoloģiju mājas lapa
3. Pēc fāzes līnijas noteikšanas ar noplūdi nosaka noplūdes statusu
Metode: sadales transformatorā ievietojiet drošinātāja serdi fāzes līnijā, kas jāatspoguļo, atvienojiet neitrālu līniju un citus divfāžu drošinātājus un izmantojiet spailes ampērmetru, lai noteiktu strāvu fāzes līniju uz staba, lai noteiktu noplūdes stāvokli. Lai uzlabotu efektivitāti, kāpšanas stabā pozīciju var izvēlēties līnijas vidū. Pēc pārbaudes tiek noteikts, vai noplūdes pozīcija atrodas līnijas pirmajā vai otrajā pusē, un pēc tam tā tiek konstatēta līnijas posmā, kurā ir aizdomas par noplūdi. Pēc analoģijas samaziniet noteikšanas ierobežojumus.
Visbeidzot, pārbauda fāzes līnijas statņa izolatoru noteiktajā mazajā robežās un lietotāja mājsaimniecības līnijas fāzes līniju, kas pievienota fāzes līnijai robežās (vai nu virs zemes, vai izolācijas noteikšanas laikā), lai noteiktu detalizētu atrašanās vietu. noplūdes dēļ.
