Kā izmantot multimetru, lai noteiktu, vai temperatūras sensors ir labs vai slikts?
Temperatūras sensori, ko izmanto elektriskajos ūdens sildītājos, galvenokārt ietver termistora temperatūras sensorus un platīna pretestības temperatūras sensorus. Abi izvada pretestības signālus uz sekundāro instrumentu, temperatūras regulatoru. Starp tiem termistori, ko parasti izmanto elektriskajos ūdens sildītājos, ir negatīva temperatūras koeficienta (NTC) termistoru temperatūras sensori. Temperatūrai paaugstinoties, to izejas pretestības vērtības samazinās. Savukārt platīna pretestības termometriem, temperatūrai paaugstinoties, to izejas pretestības vērtības palielinās.

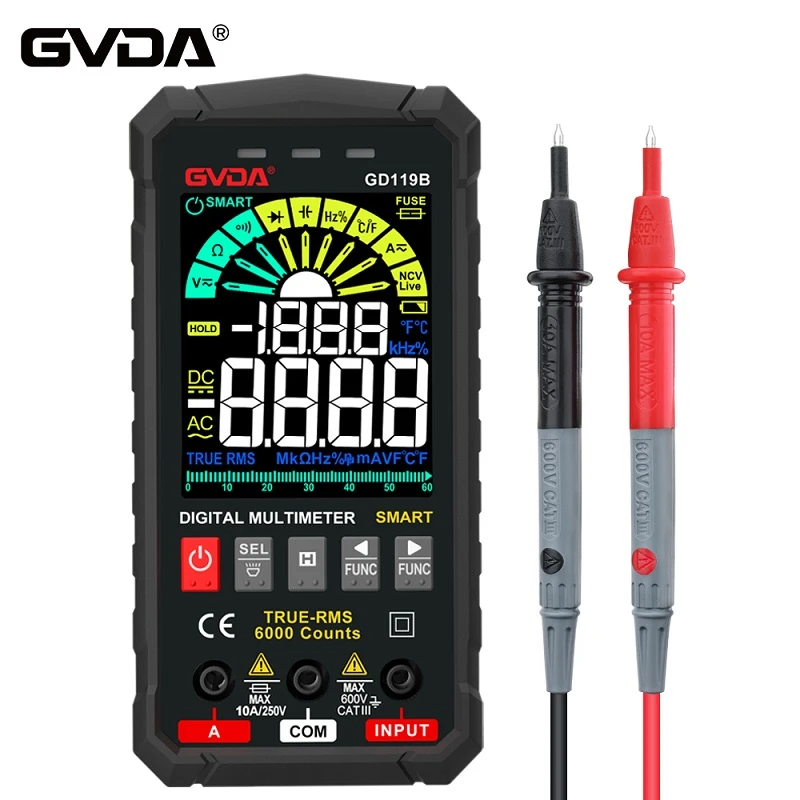

Multimetra izmantošana NTC termistora kvalitātes noteikšanai
Novietojiet ūdens sildītāja temperatūras sensoru istabas temperatūrā. Pievienojiet abas digitālā multimetra zondes attiecīgi ar divām termistora tapām un izmēra tā faktisko pretestības vērtību. Pēc tam salīdziniet izmērīto faktisko pretestības vērtību ar nominālās pretestības vērtību. Ja starpība starp faktisko pretestības vērtību un nominālās pretestības vērtību ir ±2 omi robežās, to uzskata par normālu. Pretējā gadījumā termistora temperatūras sensora darbība pasliktinās vai pat tiek sabojāta. Varat arī veikt termistora sildīšanas pārbaudi. Sildiet to ar šķiltavu. Ja multimetra izmērītā pretestības vērtība samazinās, paaugstinoties temperatūrai, tas norāda, ka termistora temperatūras sensors ir normāls. Ja pretestības vērtība nemainās, tas nozīmē, ka termistora temperatūras sensors ir bojāts.
Multimetra izmantošana platīna pretestības temperatūras sensora kvalitātes noteikšanai
Tā kā platīna pretestības temperatūras sensoram ir trīs svina vadi, atrodiet to ar citu krāsu. Pievienojiet tam vienu multimetra zondi un turiet to nekustīgi. Izmantojiet otru zondi, lai attiecīgi izveidotu savienojumu ar pārējiem diviem svina vadiem. Izmēriet pretestības vērtības. Ja pēc pāru mērīšanas konstatējat, ka pretestības vērtība ir bezgalīga vai mazāka par 100 omi, tas norāda, ka platīna pretestības termometrs ir bojāts. Ja pēc pāru mērīšanas pretestības vērtības atšķiras, tas nozīmē, ka ir problēma ar kompensācijas vadu vai platīna pretestības termometra svina vadiem. Tajā pašā laikā jūs varat manuāli sildīt platīna pretestības termometru. Ja pretestības vērtība nemainās, tas norāda, ka platīna pretestības termometrs ir bojāts. Ja izmērītā faktiskā pretestības vērtība ievērojami atšķiras no nominālās pretestības vērtības, tas liecina, ka platīna pretestības termometra darbība pasliktinās.
Tāpēc elektriskā ūdens sildītāja normālai temperatūras kontrolei tā temperatūras sensors ir ļoti svarīgs. Ja temperatūras sensors nedarbojas, elektriskā ūdens sildītāja temperatūras regulators nevarēs uztvert temperatūras sensora pārraidīto pretestības signālu, un tad temperatūras kontroles sistēma neizdosies. Neatkarīgi no tā, kā tiek iestatīta temperatūras iestatījuma vērtība, tā nevarēs pildīt kontroles lomu. Tā kā slēgtā-cilpas vadības sistēmā ir četras saites. Temperatūras sensora bojājums ir noteikšanas un pārraides saitē. Tātad, ja šajā saitē ir problēmas ar noteikšanas instrumentu, temperatūras regulators nevarēs pareizi darboties.
Temperatūras sensors ir mainīgs rezistors, ko kontrolē temperatūra, un to var izmērīt ar 100K pretestības diapazonu. Ja tas ir negatīvs temperatūras koeficienta sensors, sildot sensoru, lai paaugstinātu tā temperatūru, pretestības vērtība uzrāda lejupejošu tendenci. Ja tas ir pilnībā atvērts-savienots, tas nav jāmēra, jo tas noteikti ir bojāts. Ja sensora temperatūras{5}sensora daļas temperatūra mainās, bet sensora pretestības vērtība nemainās, tad arī ir problēma!
