Kā lietot digitālos osciloskopus un bieži uzdotie jautājumi

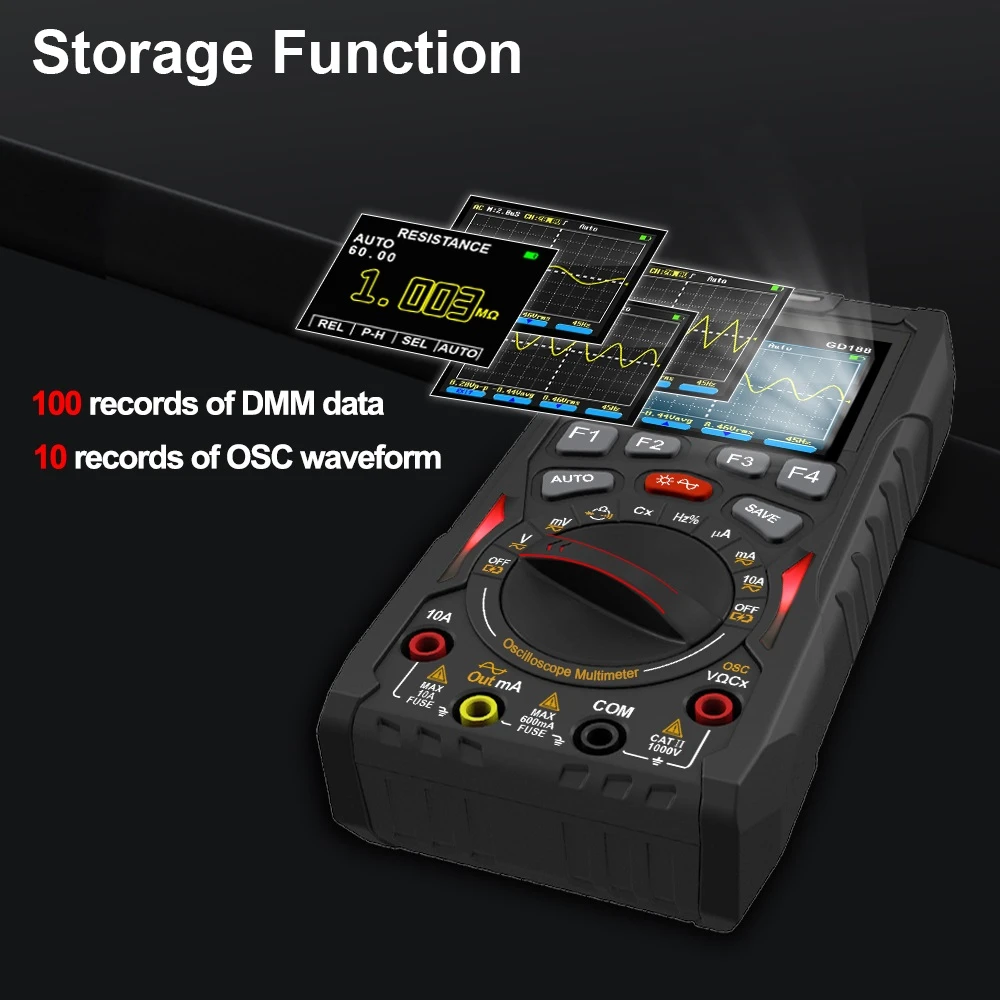

Kā lietot osciloskopu
1. Iegūstiet bāzes līniju: ja operators izmanto osciloskopu bez lietošanas pamācības, viņam vispirms ir jāiegūst vissmalkākā horizontālā bāzes līnija, pirms izmanto zondi citu mērījumu veikšanai. Konkrētās metodes ir šādas: (1) Iepriekš iestatiet slēdžus un pogas uz paneļa. Iestatiet spilgtumu uz mērenu, fokusu un papildu fokusu uz mērenu, vertikālo ievades savienojumu uz "AC", vertikālo sprieguma diapazona izvēli uz "5mv/div", vertikālā darba režīma izvēli uz "CHl", vertikālo jutību labi. -noskaņot kalibrēšanas pozīciju uz "CAL", vertikālā kanāla sinhronizācijas avota izvēle ir iestatīta uz vidējo pozīciju, vertikālā pozīcija ir iestatīta uz vidējo pozīciju, A un B skenēšanas laika faktori ir iepriekš iestatīti kopā pie "0". 5ms/div", skenēšanas laika precīzā regulēšana ir iestatīta uz kalibrēšanas pozīciju "CAL", un horizontālā pozīcija ir iestatīta uz vidējo pozīciju, skenēšanas darba režīms ir iestatīts uz "A", sprūda sinhronizācijas režīms iestatīts uz "AUTO", slīpuma slēdzis ir iestatīts uz "+", sprūda savienojuma slēdzis ir iestatīts uz "AC" un sprūda avota izvēle ir iestatīta uz "INT". (2) Nospiediet barošanas slēdzi. Deg indikators. (3) Pielāgojiet atbilstošās vadības pogas, piemēram, A spilgtuma fokusu, lai izveidotu plānu un spilgtu skenēšanas bāzes līniju. Pielāgojiet bāzes līniju tā, lai tās atrašanās vieta ekrāna vidū būtībā sakristu ar horizontālo koordinātu skalu. (4) Pielāgojiet trajektorijas paralēlisma vadīklu, lai bāzes līnija būtu Paralēli horizontālajai koordinātai.
2. Displeja signāls: parastos apstākļos pašam osciloskopam ir 0.5Vp-p standarta kvadrātviļņu signāla izvades ports. Pēc bāzes līnijas iegūšanas zondi var pievienot šeit. Šajā laikā ekrānā ir jābūt virknei kvadrātveida viļņu signālu. Noregulējiet spriegumu. Diapazona un slaucīšanas laika faktora pogām, kvadrātviļņa amplitūdai un platumam vajadzētu mainīties. Tas nozīmē, ka osciloskops būtībā ir noregulēts un to var nodot ekspluatācijā.
3. Izmēriet signālu: pievienojiet testa līniju CHl vai CH2 ievades ligzdai, pieskarieties testa zondei testa punktam un pēc tam novērojiet viļņu formu osciloskopā. Ja viļņu formas amplitūda ir pārāk liela vai pārāk maza, noregulējiet sprieguma diapazona pogu; ja viļņu formas perioda displejs nav piemērots, noregulējiet skenēšanas ātruma pogu.
Īpašas lietošanas metodes 1. Maiņstrāvas maksimālā sprieguma mērīšana (1) Iegūstiet bāzes līniju. (2) Noregulējiet pogu V/div tā, lai viļņu forma attēlotu 5div (ti, 5 režģi) vertikālā virzienā. (3) Noregulējiet "A sprūda līmeni", lai iegūtu stabilu displeju. (4) Aprēķiniet maksimālo spriegumu, izmantojot šādu formulu. Spriegums (pp): vertikālās novirzes amplitūda/grāds x (VOLTS/div)/slēdža zobrata pols x zondes vājinājuma palielinājums. Piemēram: izmērītā novirze no augšējās pīķa uz apakšējo maksimumu ir 5,6 grādi, slēdzis VOLTS/virziens ir iestatīts uz {{10}},5, un zondes pavājinājuma palielinājums ir x10. tiek izmantots, un dati tiek aizstāti: Spriegums 2 5. 6X0.5X10228V. 2. Pieauguma laika mērīšana Paaugstināšanās laiks: horizontālais attālums (grādos) x laiks/grāds (pārnesums)/izplešanās koeficients. Piemēram: attālums starp diviem viļņu formas punktiem ir 5 grādi, laika/grāda līmenis ir 1Us, x10 izplešanās nav paplašināta (ti, x1), dotā vērtība tiek aizstāta ar: pieauguma laika I dalījums; 5X1 / 1; 51xs. 3. Fāzu starpības mērīšana Fāzu starpība: horizontālās starpības vērtība (grādos) x horizontālās skalas kalibrēšanas vērtība (grādos/grādos). Piemēram: horizontālā starpība ir 0,6 grādi, un katrs grāds ir kalibrēts līdz 45 grādiem. Doto vērtību aizstājiet formulā: fāzes starpība: 0,6x45:27
1. Kā izmērīt līdzstrāvas spriegumu?
Atbilde: Vispirms ir jāiestata sakabes režīms uz DC, jānoregulē vertikālais pārnesums uz atbilstošu vērtību atbilstoši aptuvenajam diapazonam un pēc tam jāsalīdzina nobīdes līnijas un kanāla atzīmes pārvietojums.
2. Lietotāji ziņoja, ka amplitūda pārsniedz ekrāna diapazonu, mērot 220V tīkla jaudu? Kā izmērīt trīsfāzu barošanas avota fāzes starpību?
Atbilde: Maksimālais ieejas spriegums no maksimuma līdz maksimumam ir 400 V. Saskaņā ar efektīvās vērtības pārveidošanas no maksimuma līdz maksimumam formulu 220 V tīkla jauda pārsniedz 400 V no maksimuma līdz maksimumam, un amplitūda pārsniedz ekrāna parasto diapazonu. Izmantojot osciloskopu, lai izmērītu trīsfāzu barošanas avota fāzes nobīdi, varat iestatīt sprūda avotu pie elektrotīkla, vispirms izmantot vienu kanālu, lai izmērītu AB viļņu formu, pēc tam saglabāt to kā atsauces viļņu formu un pēc tam izmantot zondi. savienot BC. Šajā laikā var izmērīt fāzes nobīdi.
3. Kas ir apjukuma novēršana?
Atbilde: Apjukums ir stāvoklis, ko izraisa osciloskopa savāktā frekvence, kas ir divreiz zemāka par faktiskā signāla maksimālo frekvenci. Apjukuma novēršana ir īpaši izstrādāta, lai novērstu apjukuma rašanos. Apjukuma novēršana var noteikt signāla maksimālo frekvenci un savākt signālu ar 2 reizēm lielāku par maksimālo frekvenci.
