1. Materiālu izgatavošana
1. 3 npn tipa mazjaudas tranzistori, 2 pogu baterijas, 1 100Ω rezistors, 1 gaismas diode un 1 parasta testa pildspalva.
2. Instrumenti, lodāmurs, pincetes, diagonālās knaibles, multimetrs.
Otrkārt, ražošanas metode
1. Identificējiet sastāvdaļas
(1) Triodei ir 3 tapas, kas ir emitētājs (e), bāze (b) un kolektors (c). Ir divu veidu triodes: npn tipa un npn tipa, kurām ir līdzīgas funkcijas, bet pretēji strāvas virzieni.
(2) Gaismas diodei ir tikai 2 tapas, kas ir pozitīvais elektrods un negatīvais elektrods. Parasti garāks ir pozitīvais pols, bet otrs ir negatīvais pols. Nevar apgriezt ķēdē.
2. Izgrieziet visu komponentu vadus, nokasiet oksīda slāni un pēc iespējas kompaktāk metiniet tos saskaņā ar 4. attēlu.
3. Atsaucoties uz 5. attēlu, ievietojiet lodēšanas ķēdi elektriskajā pildspalvā, pievērsiet uzmanību tam, lai rezistora A gals saskartos ar elektriskās pildspalvas priekšējā gala metāla daļu un pogas akumulatora bloka pozitīvo polu. jābūt savienotam ar elektriskās pildspalvas gala metāla skrūvi caur atsperi.
3. Mācīšanās lietot
1. Elektrības mērīšana ar indukcijas metodi

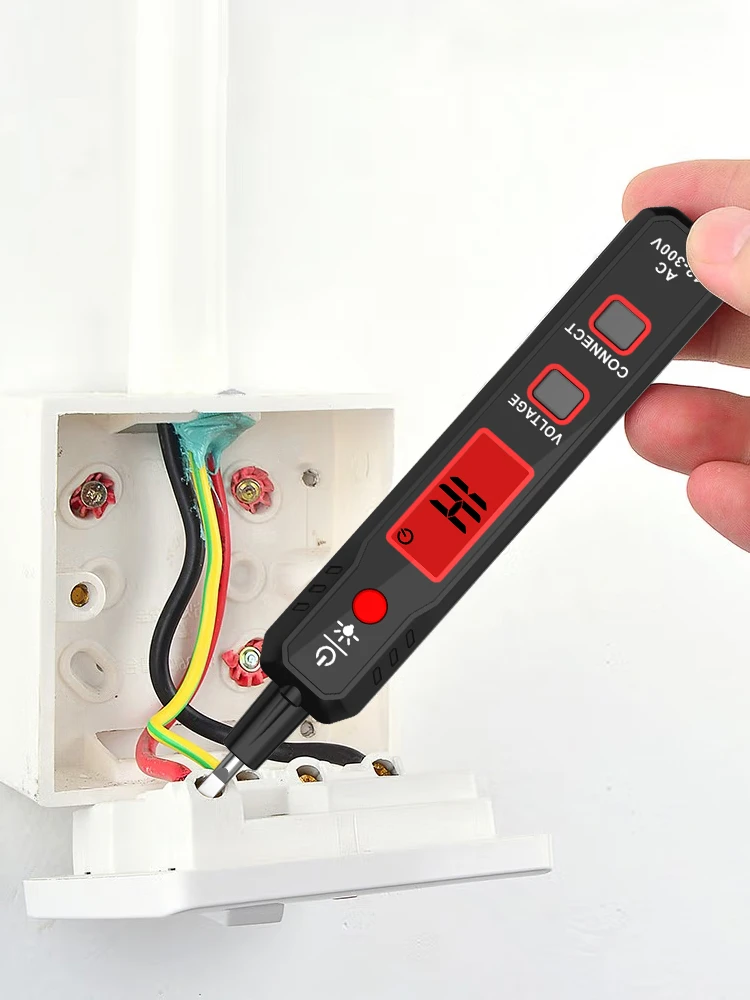

Turiet elektrisko pildspalvu un ar priekšējo galu pieskarieties strāvas vada ārējai apvalkai (nevis stieples metāla daļai). Ja iedegas gaismas diode, tas nozīmē, ka kontakts ir fāzes vads (strāvas vads), pretējā gadījumā tas ir neitrālais vads (zemējuma vads). Ja vairākas līnijas nav izgaismotas, tas nozīmē, ka nav elektrības.
2. Identificējiet diodes un triodes.
Ar vienu roku pieskarieties vienam diodes stabam, bet ar otru - otram diodes stabam. Ja LED ir ieslēgts, tas nozīmē, ka pildspalvas gals pieskaras negatīvajam polam; ja nē, pildspalvas gals pieskaras pozitīvajam polam. Pēc tam apgrieziet abas tapas un mēģiniet vēlreiz. Ja divi mērījumi neiedegas, diode ir bojāta. Triodes mērīšanas metode ir līdzīga, to var uzskatīt par divām kopā savienotām diodēm.
3. Pārbaudiet, vai ķēde ir ieslēgta vai izslēgta un vai nav noplūdes
Pieņemot, ka līnija nav pievienota barošanas avotam, ar vienu roku pieskarieties līnijas vienam galam ar elektrisko pildspalvu, bet ar otru roku saspiediet otru līnijas galu. Līnija ir pievienota elektrotīklam, turiet elektrisko pildspalvu, pieskarieties elektroierīces korpusam, iedegas gaismas diode, kas norāda uz noplūdi.
