Ievads transformatora tipa skavas ampērmetrā

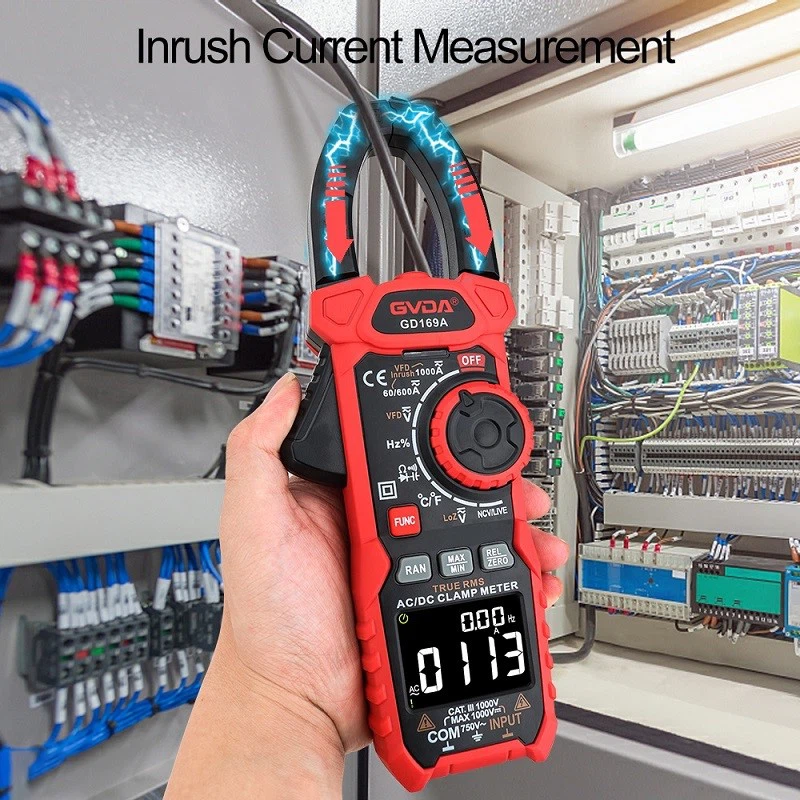

Struktūra un princips
Skavas mērītājs būtībā sastāv no strāvas transformatora, uzgriežņu atslēgas un taisngrieža magnetoelektriskās sistēmas ar reakcijas spēka instrumentu.
Skavas skaitītājs darbojas pēc tāda paša principa kā transformators. Primārā spole ir stieple, kas iet caur skavas tipa dzelzs serdi, kas ir līdzvērtīga 1-pagrieziena transformatora primārajai spolei. Šis ir pakāpju transformators. Sekundārā spole un mērīšanai izmantotais ampērmetrs veido sekundāro ķēdi. Kad caur vadu plūst maiņstrāva, tieši šis spoles pagrieziens sekundārajā ķēdē rada mainīgu magnētisko lauku un inducētu strāvu. Strāvas lieluma attiecība pret primāro strāvu ir līdzvērtīga primārās un sekundārās spoles apgriezienu skaita apgrieztajai attiecībai. . Skavas ampērmetru izmanto lielu strāvu mērīšanai. Ja strāva nav pietiekami liela, varat palielināt primārā vadītāja apgriezienu skaitu caur skavas mērītāju un izmērīto strāvas skaitli dalīt ar apgriezienu skaitu.
Skavas ampērmetra serdes tipa strāvas transformatora sekundārais tinums ir uztīts uz dzelzs serdes un savienots ar maiņstrāvas ampērmetru. Tās primārais tinums ir pārbaudāmais vadītājs, kas iet caur transformatora centru. Poga faktiski ir diapazona izvēles slēdzis, un uzgriežņu atslēgas funkcija ir atvērt un aizvērt caurlaides transformatora serdeņa kustīgo daļu, lai tā varētu saspiest pārbaudāmo vadu.
Mērot strāvu, nospiediet uzgriežņu atslēgu, atveriet spīles un ievietojiet mērāmo strāvu nesošo vadu serdes tipa strāvas transformatora vidū. Kad maiņstrāva iet caur mērāmo vadu, maiņstrāvas magnētiskā plūsma plūst caur transformatoru. Sānu tinumā tiek inducēta strāva, un šī strāva iet caur elektromagnētiskā ampērmetra spoli, novirzot rādītāju un norādot izmērīto strāvas vērtību skalas skalā.
Pēc tam, kad testējamā stieple ir ievietota logā caur dzelzs serdes pogu, pievērsiet uzmanību tam, lai starp abām žokļu virsmām būtu laba saderība, un neļaujiet citiem priekšmetiem atrasties vidū;
Skavas skaitītāja minimālais diapazons ir 5A, un, mērot mazākas strāvas, displeja kļūda būs lielāka. To dara, vairākas nedēļas aptinot sprieguma vadu ap skavas skaitītāju un pēc tam to izmērot. Iegūtais rādījums, kas dalīts ar apgriezienu skaitu, ir nepieciešamais rezultāts.
Instrukcijas
(1) Pirms mērīšanas ir nepieciešama mehāniska nulles regulēšana.
(2) Atlasiet atbilstošo diapazonu, vispirms atlasiet lielo diapazonu, pēc tam atlasiet mazo diapazonu vai novērtējumu, pamatojoties uz datu plāksnītes vērtību.
(3) Mērot ar nelielu diapazonu un rādījums nav acīmredzams, varat aptīt pārbaudāmo vadu dažus apgriezienus. Pagriezienu skaitam jābūt balstītam uz pagriezienu skaitu žokļa centrā, pēc tam nolasījuma=norādītā vērtība × diapazons / pilna novirze × apgriezienu skaits
(4) Kad mērījums ir pabeigts, novietojiet pārsūtīšanas slēdzi maksimālajā diapazonā.
(5) Mērīšanas laikā pārbaudāmajam vadītājam jāatrodas žokļu centrā un spīlēm jābūt cieši noslēgtām, lai samazinātu kļūdas.
