Transformatora tipa skavas skaitītāja uzbūve un darbības princips

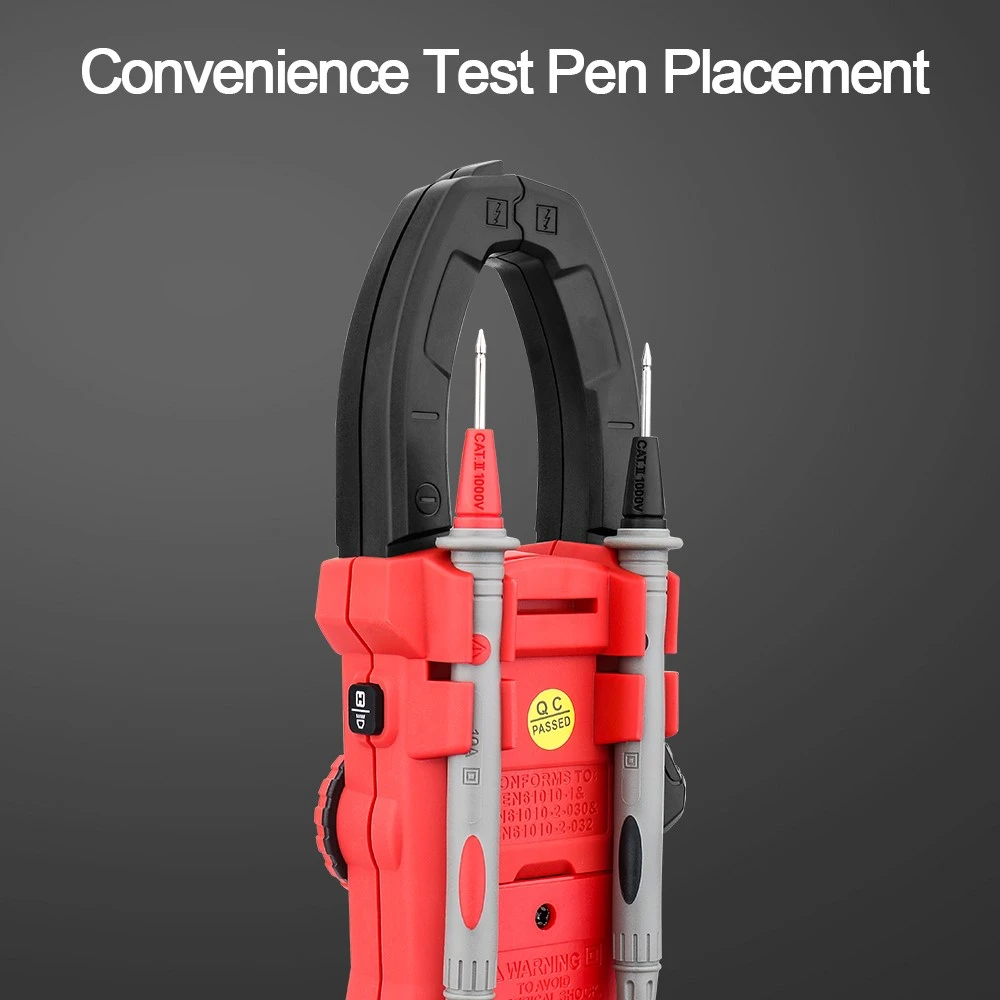

Clamp meter ir instruments, kas apvieno strāvas transformatorus un ampērmetrus, un ir svarīga digitālā multimetra nozare; Tas ir pārnēsājams instruments, kas var tieši izmērīt ķēdes maiņstrāvu, neatvienojot ķēdi.
Struktūra un princips
Skavas tipa skaitītājs būtībā sastāv no strāvas transformatora, skavas tipa uzgriežņu atslēgas un taisngrieža tipa magnetoelektriskās sistēmas reakcijas spēka instrumenta.
Skavas tipa skaitītāja darbības princips ir tāds pats kā transformatoram. Primārā spole ir vads, kas iet caur skavas tipa dzelzs serdi, kas ir līdzvērtīgs 1-pagrieziena transformatora primārajai spolei, kas ir pakāpju transformators. Sekundārā spole un mērīšanai izmantotais ampērmetrs veido sekundāro ķēdi. Kad caur vadu plūst maiņstrāva, šis spoles pagrieziens ģenerē mainīgu magnētisko lauku, izraisot inducētu strāvu sekundārajā ķēdē. Strāvas lielums un primārās strāvas proporcija ir līdzvērtīga primārās un sekundārās spoles apgriezienu apgrieztajai attiecībai. Lielu strāvu mērīšanai izmanto skavas tipa ampērmetru. Ja strāva nav pietiekami liela, var palielināt stieples pagriezienu skaitu, kas iet caur skavas tipa ampērmetru, un izmērīto strāvu var dalīt ar apgriezienu skaitu.
Skavas tipa ampērmetra caurejošās dzīslas strāvas transformatora sekundārais tinums ir aptīts ap dzelzs serdi un savienots ar maiņstrāvas ampērmetru. Tās primārais tinums ir izmērītais vads, kas iet caur transformatora centru. Poga faktiski ir diapazona izvēles slēdzis, un uzgriežņu atslēgas funkcija ir atvērt un aizvērt caurejošā serdeņa transformatora serdes kustīgo daļu, lai to piestiprinātu pie izmērītā vada.
Mērot strāvu, nospiediet uzgriežņu atslēgu, atveriet skavu un ievietojiet izmērīto strāvu nesošo vadu caurejas strāvas transformatora vidū. Kad caur izmērīto vadu plūst maiņstrāva, maiņstrāvas magnētiskā plūsma inducē strāvu transformatora sekundārajā tinumā. Šī strāva iet caur elektromagnētiskā ampērmetra spoli, izraisot rādītāja novirzīšanos un skaitīšanas skalā norādot izmērīto strāvas vērtību.
Pēc izmērītā stieples ievietošanas logā caur dzelzs serdes pogu, ir svarīgi nodrošināt, lai abas skavas malas būtu labi saskaņotas un pa vidu netiktu novietoti citi priekšmeti;
Skavas mērītāja z mazais diapazons ir 5A, un, mērot mazu strāvu, displeja kļūda būs lielāka. To var panākt, pirms mērīšanas dažus apgriezienus uztinot baroto vadu uz skavas mērierīces un dalot nolasīto vērtību ar apgriezienu skaitu, lai iegūtu vēlamo rezultātu.
