Iemācīt, kā izmantot multimetru, lai novērtētu uzlādējamā akumulatora kvalitāti
1. Uzlādējams akumulators
(1) Uzlādes ātrums (C-rate)
C ir jaudas pirmais burts, ko izmanto, lai norādītu strāvas stiprumu, kad akumulators ir uzlādēts un izlādējies.
Piemēram, ja uzlādējamā akumulatora nominālā jauda ir 1100mAh, tas nozīmē, ka izlādes laiks pie 1100mAh (1C) var ilgt 1 stundu. Ja izlādes laiks pie 200mA (0,2C) var ilgt 5 stundas, uzlādi var arī aprēķināt pēc šī salīdzinājuma.
(2) Atslēgšanas izlādes spriegums
Attiecas uz to, kad akumulators ir izlādējies, spriegums samazinās līdz minimālajai darba sprieguma vērtībai, kurai nevajadzētu turpināt izlādēties.
Atkarībā no dažādiem akumulatoru veidiem un dažādiem izlādes apstākļiem atšķiras arī prasības attiecībā uz akumulatora ietilpību un kalpošanas laiku, tāpēc arī norādītais akumulatora izlādes spriegums ir atšķirīgs.
(3) Atvērtās ķēdes spriegums (OpencircuitvoltageOCV)
Kad akumulators neizlādējas, potenciālo starpību starp diviem akumulatora poliem sauc par atvērtās ķēdes spriegumu.
Akumulatora atvērtās ķēdes spriegums mainīsies atkarībā no akumulatora pozitīvā un negatīvā elektroda materiāla un elektrolīta. Ja akumulatora pozitīvā un negatīvā elektroda materiāli ir pilnīgi vienādi, neatkarīgi no tā, cik liels ir akumulators un kā mainās ģeometrija, atvērtās ķēdes spriegums būs vienāds.
(4) Izplūdes dziļums DOD
Akumulatora lietošanas laikā akumulatora atbrīvoto kapacitāti procentos no tā nominālās jaudas sauc par izlādes dziļumu.
Izlādes dziļumam ir cieša saistība ar sekundārā akumulatora uzlādes laiku. Jo dziļāks ir sekundārā akumulatora izlādes dziļums, jo īsāks ir uzlādes laiks. Tāpēc lietošanas laikā pēc iespējas jāizvairās no dziļas izlādes.
(5) Pārmērīga izlāde (pārpilde)
Ja akumulators izlādes procesa laikā pārsniedz akumulatora izlādes beigu sprieguma vērtību un turpina izlādēties, akumulatora iekšējais spiediens var palielināties, tiks sabojāta pozitīvo un negatīvo aktīvo materiālu atgriezeniskums un akumulatora jauda ievērojami samazināties.
(6) Pārmaksa
Ja akumulators tiek uzlādēts un turpinās uzlādēt pēc pilnīgas uzlādes, tas var izraisīt akumulatora iekšējā spiediena paaugstināšanos, akumulatora deformāciju un noplūdi naktī, kā arī akumulatora veiktspēja pasliktināsies. ievērojami samazināts un bojāts.
(7) Enerģijas blīvums (Energydensity)
Elektriskā enerģija, ko izdala akumulatora vidējais tilpums vai masa.
Parasti ar tādu pašu tilpumu litija jonu akumulatoru enerģijas blīvums ir 2,5 reizes lielāks nekā niķeļa-kadmija akumulatoriem un 1,8 reizes lielāks nekā niķeļa-metāla hidrīda akumulatoriem. Mazāks izmērs un vieglāks svars.
(8) Pašizlāde (pašizlāde)
Neatkarīgi no tā, vai akumulators tiek lietots vai nē, dažādu iemeslu dēļ tas izraisīs jaudas zudumu.
Rēķinot viena mēneša vienībās, litija jonu akumulatoru pašizlāde ir aptuveni 1 procenti -2 procenti, bet niķeļa-metāla hidrīda akumulatoru pašizlāde ir aptuveni 3 procenti -5 procenti.
(9) Uzlādes cikla ilgums (Cyclelife)
Kad uzlādējamais akumulators tiek atkārtoti uzlādēts un izlādēts, akumulatora jauda pakāpeniski samazināsies līdz 60 procentiem -80 procentiem no sākotnējās jaudas.
(10) Atmiņas efekts (Memoryeffect)
Akumulatora uzlādes un izlādes procesa laikā uz akumulatora plāksnes veidosies daudz mazu burbuļu. Laika gaitā šie burbuļi samazinās akumulatora plāksnes laukumu un netieši ietekmēs akumulatora ietilpību.

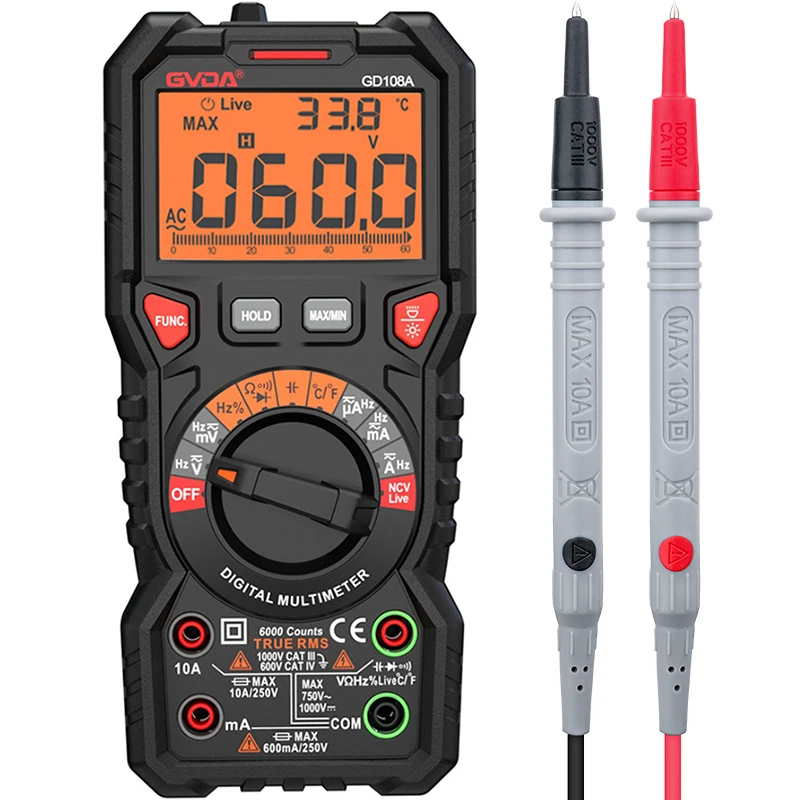

2. Kā izmantot multimetru, lai spriestu par uzlādējamā akumulatora kvalitāti
Tālāk ir parādīts litija jonu akumulatora piemērs ar standarta spriegumu 4,2 V.
Ja spriegums pēc pilnas uzlādes ir 4,2 V, tas nozīmē, ka viss ir kārtībā. Ja akumulators ir izmantots vairāk nekā 0,7 reizes vairāk nekā jaunā akumulatora darbības laiks, tas nozīmē, ka akumulators nav slikts. Ja spriegums pēc pilnas uzlādes ir augstāks par 4,2 V, tas nozīmē, ka ar lādētāju kaut kas nav kārtībā. Voltmetram jābūt precīzam). Lūdzu, skatiet ievadu zemāk.
(1) Litija jonu akumulatora nominālais spriegums ir 3,7 V (3,6 V), un uzlādes spriegums ir 4,2 V (4,1 V, kam ir dažādi dizaini atkarībā no akumulatora zīmola). (Litija jonu akumulatoru specifikācija ir: litija jonu sekundārie akumulatori)
(2) Litija jonu akumulatoru uzlādes prasības (GB/T182872000 specifikācija): pirmkārt, pastāvīga strāvas uzlāde, tas ir, strāva ir nemainīga, un akumulatora spriegums. pakāpeniski palielinās līdz ar uzlādes procesu. Kad akumulatora spailes spriegums sasniedz 4,2 V (4,1 V), mainiet uz pastāvīgu strāvu. Strāvas uzlāde ir pastāvīga sprieguma uzlāde, tas ir, spriegums ir nemainīgs, un strāva pakāpeniski samazinās, uzlādes procesam turpinoties atbilstoši šūnas piesātinājuma pakāpei. Kad tas samazinās līdz 0,01C, uzlāde tiek uzskatīta par pārtrauktu. (C ir veids, kā izteikt akumulatora nominālo kapacitāti pret strāvu. Piemēram, ja akumulatora jauda ir 1000 mAh, 1C ir uzlādes strāva 1000 mA. Ņemiet vērā, ka tā ir mA, nevis mAh, un 0,01 C ir 10mA.) Protams, standarta attēlojums ir 0,01 C5A, es to šeit vienkāršoju.
(3) Kāpēc jūs domājat, ka 0.01C ir maksas beigas: to nosaka valsts standarts GB/T18287-2000, un tas arī tiek apspriests. Agrāk visi parasti beidzās ar 2{{10}}mA. Pasta un telekomunikāciju ministrijas nozares standarts YD/T998-1999 arī nosaka, ka neatkarīgi no tā, cik liela ir akumulatora jauda, apturēšanas strāva ir 20 mA. Valsts standartā noteiktais 0.01C palīdz pilnīgāk uzlādēties, kas ir izdevīgi ražotājam izturēt novērtējumu. Turklāt valsts standarts nosaka, ka uzlādes laiks nedrīkst pārsniegt 8 stundas, tas ir, pat ja tas nav sasniedzis 0,01C, tiek uzskatīts, ka uzlāde ir beigusies pēc 8 stundām. (Labas kvalitātes akumulatoriem jāsasniedz 0,01C 8 stundu laikā, sliktas kvalitātes akumulatoriem, nav jēgas gaidīt)
(4) Tā kā akumulatorā ir aizsargplāksne, vai mēs varam būt droši: Nē, jo aizsardzības paneļa izslēgšanas parametrs ir 4,35 V (tas joprojām ir labs, jo sliktāk ir 4,4–4,5 V), aizsardzība dēlis ir jārisina ārkārtas situācija Jā, ja tas katru reizi tiek pārlādēts, akumulators ātri sabojāsies.
(5) Cik liela uzlādes strāva ir piemērota: teorētiski, jo mazāks, jo labāks ir akumulators. Bet jūs nevarat gaidīt 3 dienas, līdz akumulators tiks uzlādēts. Valsts standartā noteiktā zemā tarifa maksa ir 0.2C (šķīrējtiesas maksas sistēma). Kā piemēru ņemot iepriekš minēto 1000mAh akumulatoru, tas ir 200mA. Tad mēs varam aprēķināt, ka šo akumulatoru var pilnībā uzlādēt vairāk nekā 5 stundās. (Kapacitāte mAh=strāva mA × laiks h) Valsts tehniskās uzraudzības departaments nosaka litija akumulatora ietilpību, kas tiek uzlādēts ar lielu ātrumu 1C, izlādējies ar zemu ātrumu 0,2C, un tiek aprēķināta jaudas vērtība. pēc laika. Pārbaužu skaits ir 5, un ir 1 ietilpība. sasniegt testa beigas. (Tas ir, ir 5 iespējas. Ja pirmais tests ir kvalificēts, nākamās 4 reizes netiks veiktas.) Pirms testa ir atļauts priekšcikls, tas ir, tiks pārtraukta uzlāde ar 1C pastāvīgu strāvu līdz 4,2 V. , un pēc tam nebūs pastāvīga sprieguma līdz 0,01C procesam, pat ne 14 stundas.
(6) Cik lielu uzlādes strāvu var izturēt litija jonu akumulators: ražotāja testa laikā tā var būt ļoti augsta, bet valsts standarta augstais ātrums ir 1C. Kā piemēru ņemot iepriekš minēto akumulatoru, to var pilnībā uzlādēt vairāk nekā 1 stundā. Vai akumulators var izturēt tik lielu uzlādes strāvu? Pašreizējiem litija jonu akumulatoriem tas ir tikai triviāli. Šobrīd lādētājiem nav valsts standarta, bet tiek ieviests Pasta un telekomunikāciju ministrijas nozares standarts YD/T9981999/2, kas nosaka, ka lādētāja strāva nedrīkst būt lielāka par 1C.
(7) Kā tiek definēts kalpošanas laiks: Vienkārši sakot, tas nozīmē, ka akumulatora ietilpība samazinās līdz 70 procentiem pēc N reizes 1C uzlādes un 1C izlādes, un N šajā laikā ir kalpošanas laiks. Tas nenozīmē, ka 300 reizi joprojām var izmantot un 301 reizi nevar izmantot. Valsts standarts nosaka, ka kalpošanas laiks nedrīkst būt mazāks par 300 reizēm. Apstākļi, kurus mēs parasti izmantojam, nav tik skarbi kā testā, un kalpošanas laiks būs ilgāks.
