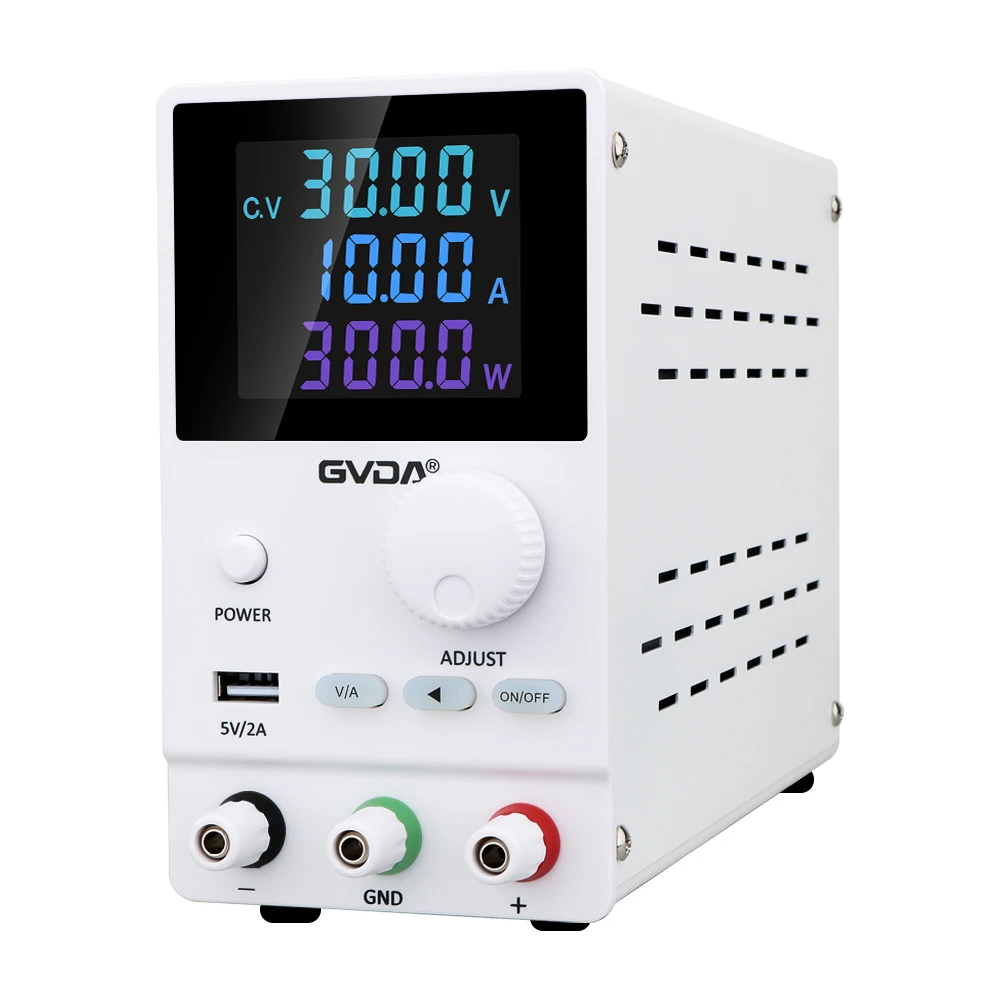

Lineāro barošanas avotu pamati
Salīdzinot ar komutācijas barošanas avotiem, lineārie barošanas avoti vienmēr ir kritizēti par to zemo konversijas ātrumu. Bet, tā kā tehnoloģija pastāv, tai ir jābūt pielietojumam. Un, salīdzinot ar komutācijas barošanas avotu, lineārās barošanas avota tehnoloģija ir nobriedušāka par to. Tā sauktā eksistence ir saprātīga. Tā kā kaut kas pastāv, tam ir jābūt savdabīgam.
Lineāri regulētais barošanas avots ir līdzstrāvas regulēta barošanas avota veids, kas tika izmantots agrāk. Atkarībā no regulēšanas caurules darba stāvokļa regulējamo barošanas avotu bieži iedalām divās kategorijās: lineārā regulētā barošanas avotā un komutācijas regulētā barošanas avotā. Lineāri regulējamās līdzstrāvas barošanas avota raksturlielumi ir šādi: izejas spriegums ir zemāks par ieejas spriegumu; reakcijas ātrums ir ātrs, izvades pulsācija ir maza; darba radītais troksnis ir zems; efektivitāte ir zema (šķiet, ka tagad bieži redzamais LDO atrisina efektivitātes problēmu); Liela siltuma ražošana (īpaši lieljaudas barošanas avots), kas netieši palielina siltuma troksni sistēmā.
Lineāri regulējamās līdzstrāvas barošanas avota raksturlielumi ir šādi: izejas spriegums ir zemāks par ieejas spriegumu; reakcijas ātrums ir ātrs, izvades pulsācija ir maza; darba radītais troksnis ir zems; efektivitāte ir zema (šķiet, ka tagad bieži redzamais LDO atrisina efektivitātes problēmu); Liela siltuma ražošana (īpaši lieljaudas barošanas avots), kas netieši palielina siltuma troksni sistēmā. Turklāt lineārā barošanas avota regulēšanas caurule darbojas palielinātā stāvoklī, tāpēc tā rada daudz siltuma un tai ir zema efektivitāte (apmēram 35 procenti). Tam ir jāpievieno apjomīga siltuma izlietne, kā arī ir nepieciešams liela apjoma strāvas frekvences transformators. Veicot vairākus sprieguma komplektus, izejas transformators būs apjomīgāks. Komutācijas barošanas avota regulēšanas caurule darbojas piesātinātā un izslēgtā stāvoklī, tāpēc siltumspēja ir maza, efektivitāte ir augsta (vairāk nekā 75 procenti), un liela apjoma transformators ir izlaists.
darba princips
Lineārā barošanas avota galvenās ķēdes darba process ir tāds, ka ievades barošanas avots sākotnēji tiek stabilizēts ar iepriekš stabilizētu sprieguma ķēdi un pēc tam tiek pārveidots par līdzstrāvas barošanas avotu, izolējot un iztaisnojot galveno darba transformatoru, un pēc tam. kontrolē vadības ķēde un vienas mikroshēmas mikroapstrādes kontrolleris. Lineārais regulēšanas elements ir precīzi noregulēts, lai tas izvadītu augstas precizitātes līdzstrāvas sprieguma avotu.
Strāvas transformators un taisnošana: pārveidojiet 380 V maiņstrāvu par nepieciešamo līdzstrāvu.
Iepriekšējas stabilizācijas shēma: izmantojiet releja elementus vai tiristoru elementus, lai iepriekš noregulētu un sākotnēji stabilizētu ieejas maiņstrāvas vai līdzstrāvas spriegumu, tādējādi samazinot lineāro regulēšanas elementu enerģijas patēriņu un uzlabojot darba efektivitāti. Tas arī nodrošina, ka izejas sprieguma avots ir augstas precizitātes un augstas precizitātes stabilizācija.
Lineārais regulēšanas elements: precīzi noregulējiet filtrēto līdzstrāvas spriegumu, lai ieejas spriegums atbilstu nepieciešamajām vērtībām un precizitātes prasībām.
Filtrēšanas ķēde: Līdzstrāvas barošanas avota pulsējošais vilnis, traucējumi un troksnis tiek novērsti un absorbēti vislielākajā mērā, lai nodrošinātu, ka līdzstrāvas barošanas avota izejas spriegumam ir zems pulsācijas, zems trokšņa līmenis un zemi traucējumi.
Viena mikroshēmas mikrodatora vadības sistēma: vienas mikroshēmas mikroapstrādes kontrolieris salīdzina, novērtē, aprēķina, analizē un apstrādā dažādus atklātos signālus un pēc tam izdod atbilstošas vadības instrukcijas, lai līdzstrāvas stabilizētā barošanas avota vispārējā sprieguma stabilizācijas sistēma darbotos normāli. , uzticami un harmoniski. .
Papildu barošanas avots un atsauces sprieguma avots: nodrošināt augstas precizitātes atsauces sprieguma avotu un barošanas avotu, kas nepieciešams elektroniskās shēmas darbam līdzstrāvas sprieguma stabilizācijas sistēmai.
Sprieguma paraugu ņemšana un sprieguma regulēšana: nosaka līdzstrāvas stabilizētā barošanas avota izejas sprieguma vērtību un iestatiet un noregulējiet līdzstrāvas stabilizētā sprieguma barošanas avota izejas sprieguma vērtību.
Salīdzināšanas un pastiprināšanas ķēde: pēc līdzstrāvas stabilizētā barošanas avota izejas sprieguma vērtības salīdzināšanas ar atsauces avota spriegumu, lai iegūtu kļūdas sprieguma signālu, pastipriniet atgriezenisko saiti un kontrolējiet lineāro regulēšanas elementu, lai nodrošinātu izejas sprieguma stabilitāti.
Strāvas noteikšanas ķēde: iegūstiet līdzstrāvas stabilizētā barošanas avota izejas strāvas vērtību, lai iegūtu strāvas ierobežošanas vai aizsardzības vadības informāciju.
Piedziņas ķēde: jaudas pastiprinātāja ķēde, kas iestatīta izpildāmo komponentu vadīšanai.
Displejs: līdzstrāvas regulētā barošanas avota izejas sprieguma vērtības un izejas strāvas vērtības displejs.
