Rokas metāla detektora noteikšanas princips

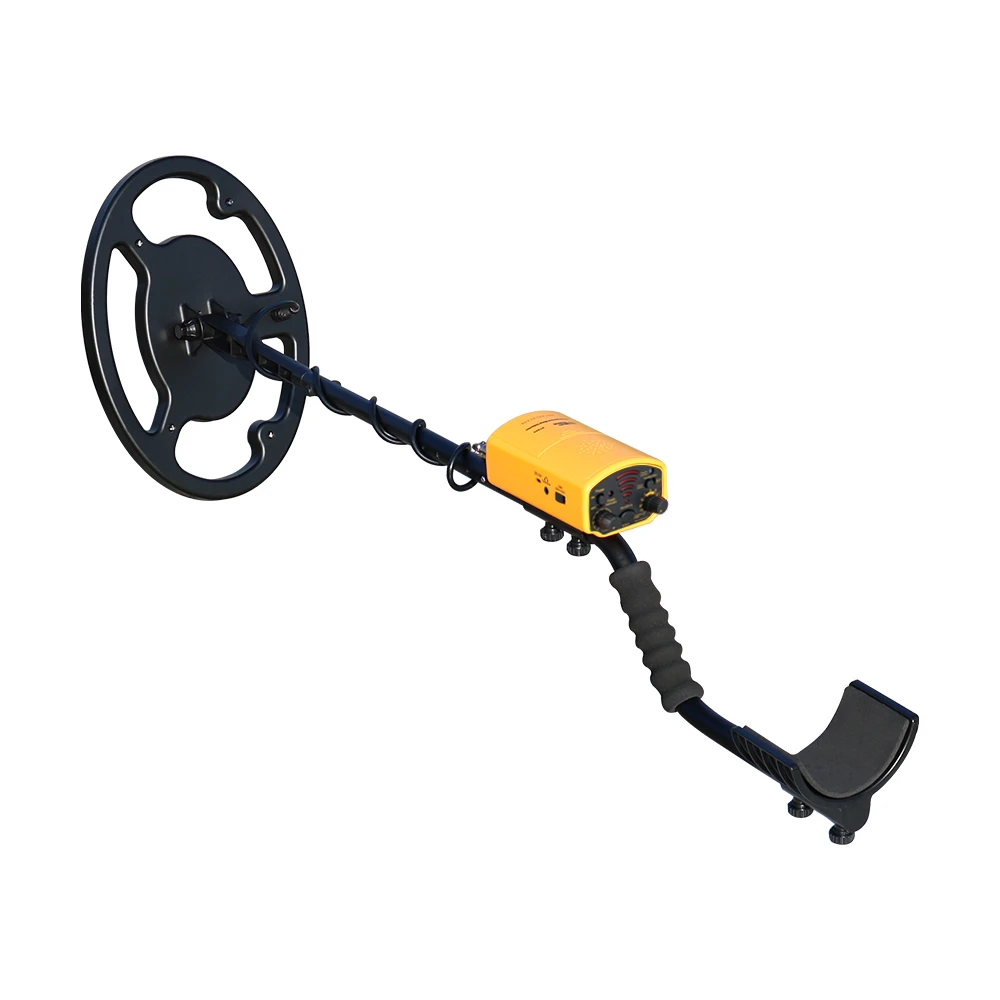

Rokas metāla detektora noteikšanas princips Pieminot metāla detektorus, cilvēki domās par mīnu detektoriem, ar kuriem inženieri un karavīri atklāj apraktas mīnas. Metāla detektors ir instruments, ko īpaši izmanto metāla noteikšanai. Papildus mīnu noteikšanai ar metāla apvalkiem vai metāla daļām, to var izmantot arī, lai atklātu sienās paslēptus vadus, ūdensvadus un zemē ieraktus kabeļus, un pat spēj izpētīt pazemē un atrast zemē apraktus metāla priekšmetus. Metāla detektoru var izmantot arī kā līdzekli jaunatnes aizsardzības izglītībai un populārzinātniskām aktivitātēm, un, protams, tā ir arī interesanta izklaides rotaļlieta.
darba princips
Metāla detektora noteikšanas princips sastāv no triodes VT1 un augstfrekvences transformatora T1. Tas ir transformatora atgriezeniskās saites LC oscilators. T1 primārā spole L1 un kondensators C1 veido LC paralēlu svārstību cilpu, un tās svārstību frekvence ir aptuveni 200kHz, ko nosaka L1 induktivitāte un C1 kapacitāte. T1 sekundārā spole L2 tiek izmantota kā oscilatora atgriezeniskās saites spole, tās "C" spaile ir savienota ar oscilatora caurules VT1 pamatni, un tās "D" spaile ir savienota ar VD2. Tā kā VD2 atrodas tiešās vadīšanas stāvoklī, augstfrekvences signāliem "D" spaili var uzskatīt par zemējumu. Augstfrekvences transformatorā T1, ja "A" un "D" gali ir attiecīgi primārās un sekundārās spoles tinuma virziena pirmie gali, tad atgriezeniskās saites signāls tiek ievadīts no "C" gala uz spoles pamatni. oscilācijas caurule VT1 var likt ķēdei veidot pozitīvu atgriezenisko saiti, lai radītu paša ierosinātas augstfrekvences svārstības. Oscilatora atgriezeniskās saites sprieguma lielums ir saistīts ar spoļu L1 un L2 pagriezienu attiecību. Ja pagriezienu attiecība ir pārāk maza, nav viegli iedarbināt vibrāciju, jo atgriezeniskā saite ir pārāk vāja. Ja tas ir pārāk liels, svārstību viļņu forma tiks izkropļota, un metāla detektora jutība tiks ievērojami samazināta. . Oscilatora caurules VT1 nobīdes ķēde sastāv no R2 un diodes VD2, un R2 ir VD2 strāvas ierobežojošais rezistors. Tā kā diodes priekšējais sliekšņa spriegums ir nemainīgs (apmēram 0,7 V), tas tiek pievienots VT1 pamatnei caur sekundāro spoli L2, lai iegūtu stabilu nobīdes spriegumu. Acīmredzot šī sprieguma stabilizējošā novirzes ķēde var ievērojami uzlabot VT1 augstfrekvences oscilatora stabilitāti. Lai vēl vairāk uzlabotu metāla detektora uzticamību un jutību, augstfrekvences oscilatoru darbina sprieguma regulatora ķēde, kas sastāv no sprieguma regulatora diodes VD1, strāvu ierobežojoša rezistora R6 un atsaistes kondensatora C5. Starp emitētāju un oscilatora caurules VT1 zemi ir virknē savienoti divi potenciometri, kuriem ir negatīvas atgriezeniskās saites ietekme uz emitētāja strāvu. Jo lielāka pretestības vērtība, jo spēcīgāks ir negatīvās atgriezeniskās saites efekts un zemāka VT1 pastiprināšanas spēja, pat liekot ķēdei pārstāt vibrēt. RP1 ir oscilatora pastiprinājuma rupjā regulēšanas potenciometrs, un RP2 ir precīzās regulēšanas potenciometrs.
