Atšķirība starp testēšanu ar multimetru un osciloskopu
Parasti tiek izmantoti multimetri un osciloskopi
Multimetri un osciloskopi ir pārāk pazīstami elektronikas inženieriem. Var teikt, ka tas ir būtisks rīks pētniecībai un attīstībai, atkļūdošanai un uzturēšanai. Protams, multimetra un osciloskopa funkcijas ir pilnīgi atšķirīgas.

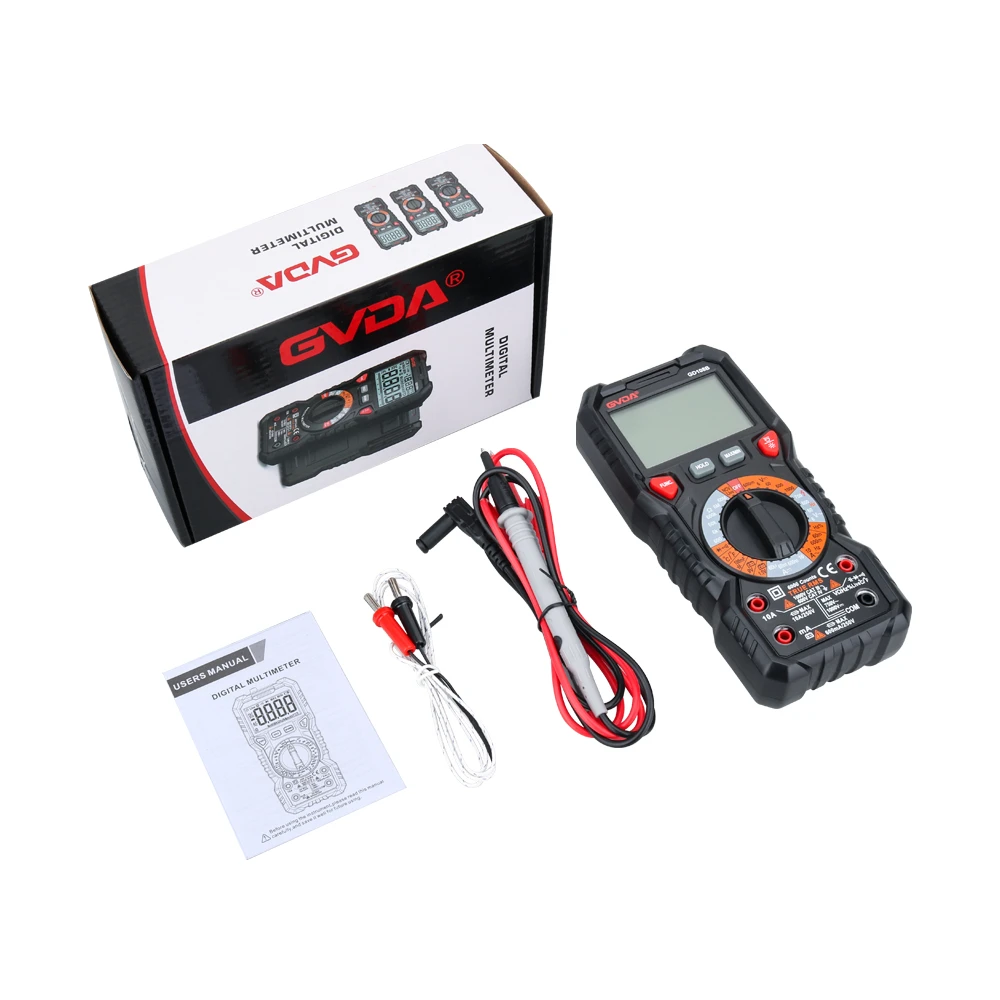

Multimetrs
Ir divu veidu multimetri: rādītāja tipa un digitālā tipa; Rādītāja veids būtībā ir pakāpeniski atcelts, un tagad galvenokārt tiek izmantots digitālais multimetrs.
Multimetru var izmantot, lai izmērītu pretestību, maiņstrāvas un līdzstrāvas spriegumu, maiņstrāvu un līdzstrāvu, diodes, kondensatorus, frekvenci utt. Multimetrs ir vienkāršs un viegli lietojams. Kamēr pārnesums ir iestatīts uz vēlamo funkcionālo pārnesumu mērīšanai, mērījumu var veikt.
Izmantojot multimetru strāvas mērīšanai, jāpievērš īpaša uzmanība. Lai mērītu strāvu, multimetrs ir virknē jāpievieno ķēdei, un sarkanā zonde jāievieto atbilstošā diapazona kontaktligzdā. Ja strāva pārsniedz diapazonu, tas izdegs multimetra drošinātāju.
osciloskops
Osciloskops un multimetrs ir atšķirīgi, un multimetrs var parādīt tikai izmērītās vērtības. Osciloskops var ātri un nepārtraukti izmērīt signālus, attēlot tos līknēs un parādīt tos ekrānā.
Osciloskopu pielietojums ir ļoti plašs. Signālus, kas nav redzami ar neapbruņotu aci, var pārvērst attēlos. Mēs varam analizēt izmaiņas dažādos signālos un datos, pamatojoties uz izmērīto signāla viļņu formu.
Osciloskopam ir daudz funkciju un izvēlņu, un tā lietošanai ir nepieciešamas noteiktas pamatzināšanas.
Multimetri ir sadalīti divos veidos: analogie un digitālie.
Analogā skaitītāja rādītājs svārstās elastīgi, atvieglojot ķēdes izmaiņu noteikšanu.
osciloskops
Multimetrs gudri mēra līdzstrāvas signālus un zemfrekvences tīros maiņstrāvas signālus precīzāk. Lielākajai daļai maiņstrāvas un digitālo signālu osciloskopu var izmantot tikai to noteikšanai. Tā kā osciloskops spēj attēlot dažādas signāla viļņu formas, kas noteiktas elektroniskajās shēmās uz osciloskopa caurules, tas ļauj cilvēkiem precīzi noteikt, vai ķēde ir normāla aprīkojuma apkopes un ķēdes atkļūdošanas laikā.
Ķēdēs, īpaši vājās elektroniskās shēmās, elektriskie signāli var būt sarežģīti, nejauši un pārejoši. Šajā gadījumā osciloskopu var izmantot, lai analizētu signāla raksturlielumus un novērtētu tā elektriskos parametrus. Multimetrs var izmērīt tikai tipiskus līdzsvara stāvokļa elektriskā signāla parametrus, kas nav ērti sarežģītu elektriskā signāla parametru mērīšanai un analīzei. Multimetrs ir piemērots gan tradicionālo spēcīgas strāvas līniju, gan noteiktu parametru mērīšanai vājstrāvas līnijās. Osciloskopus plaši izmanto elektroniskajās shēmās, taču tie ir mazāk piemēroti spēcīgas strāvas ķēdēm.
Pats par sevi saprotams, ka dažādas multimetra funkcijas ir labi zināmas, taču, mērot signālus, multimetrs spēj izmērīt tikai aptuvenu spriegumu, lai provizoriski noteiktu un uzminētu, vai mērījuma punktā nav kāda kļūme, kuru nevar precīzi noteikt. Tomēr osciloskops var vizuāli redzēt mērījuma punkta viļņu formu, neatkarīgi no tā, vai tas ir deformēts vai pazaudēts signāls, un var precīzi noteikt, vai ir kļūme vai kropļojumi, piemēram, elektronisko lampu televizoru skenēšanas viļņu forma, vai televizora viļņu forma. signāls ir izkropļots vai pazaudēts dažādās signāla pastiprināšanas shēmās, var vizuāli novērot, vai ir kādas problēmas.
