Multimetra pretestības iestatījums neuzrāda vērtību, mērot diodes priekšējo un apgriezto pretestību.
Kāpēc diodes nevar izmērīt, izmantojot pretestības skalu?
Diodes vienvirziena vadītspējas raksturlielumi ir nosacīti, tas ir, diodes PN savienojumam ir jābūt nobīdītam uz priekšu, pirms tā vada. Ja jūs vienkārši izmantojat pretestības iestatījumu, lai izmērītu pretestību, pati diode nevadīs, tāpēc pretestību nevar izmērīt. Visi multimetra diodes iestatījumi ir uzlādēti, parasti aptuveni 1.5-2.8V. Mērot diode, spriegums faktiski tiek pievienots abiem diodes galiem, lai novirzītu PN savienojumu. Tikai tad es redzu apmēram 0,7 V uz multimetra. Sprieguma kritums pierāda, ka diode ir laba. Rādītāja mērītāja izmērītā aptuveni 10K pretestība nav precīza, un arī vērtības, kas iegūtas, mērot dažādas diodes, ir atšķirīgas.

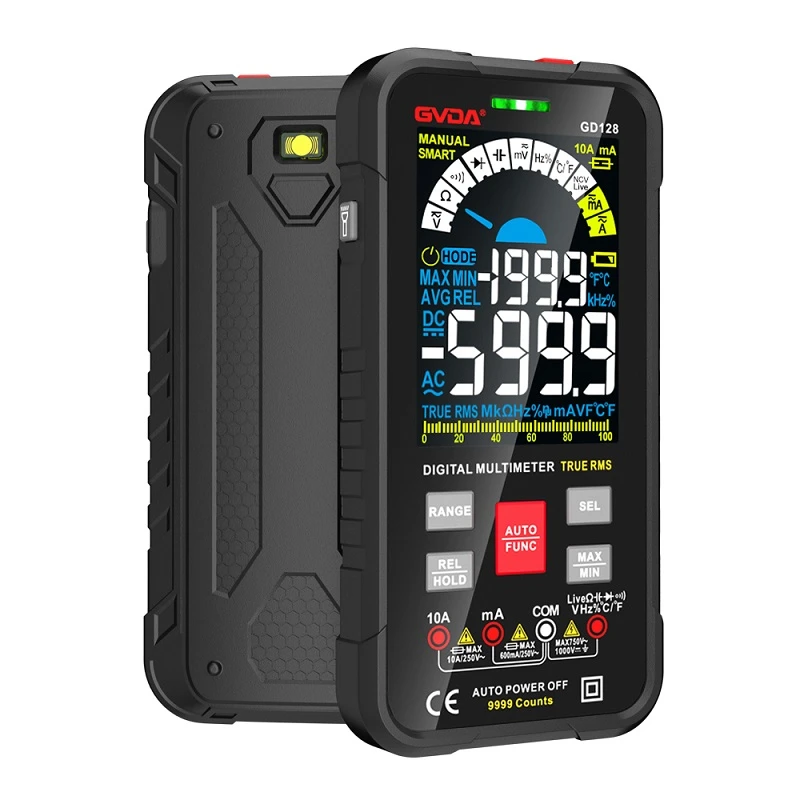

Kā izmērīt diodes ar multimetru
Lai mērītu diode, jums jāizmanto multimetra diodes skala. Pagrieziet multimetru uz diodes iestatījumu, ievietojiet sarkano testa vadu pozitīvajā spailē un ievietojiet melno testa vadu negatīvajā spailē.
Izmantojiet sarkano testa vadu un melno testa vadu, lai pieskartos abiem pārbaudāmās diodes elektrodiem. Ja diode uzrāda sprieguma kritumu par aptuveni 0,7 V, tas nozīmē, ka viens sarkanā testa kabeļa gals ir diodes anods, bet otrs – diodes katods.
Nomainiet pārbaudāmās diodes virzienu. Ja sprieguma vērtība netiek mērīta, tas nozīmē, ka sarkanais testa vads saskaras ar diodes katodu un melnais testa vads saskaras ar diodes anodu.
Pēc iepriekšminētajiem diviem mērījumiem var apstiprināt diodes pozitīvos un negatīvos polus un apstiprināt diodes kvalitāti.
Kad digitālais multimetrs ir pretestības režīmā, spriegums starp diviem testa vadiem ir zems, mazāks par tiešās vadīšanas spriegumu aptuveni 0.6-0,7 V parastajām silīcija diodēm, un diodes ir nogrieztā stāvoklī. Pretestības vērtība izslēgšanas stāvoklī ir ļoti liela, tāpēc, mērot diodi ar digitālo multimetru, neatkarīgi no tā, vai tas ir uz priekšu vai atpakaļ, displeja vērtība pārplūdīs. Digitālajam multimetram ir diodes mērījumu diapazons, kas jāizmanto, lai izmērītu diodes uz priekšu un atpakaļgaitu nepārtrauktību.
Turklāt diode ir nelineāra sastāvdaļa, un pretestības vērtība nav fiksēta. Mērot diodes priekšējo vadīšanas pretestību ar rādītāja multimetra pretestības diapazonu, var redzēt, ka dažādu iestatījumu pretestības vērtība ir ļoti atšķirīga. Tāpēc nav nozīmes izmantot multimetru, lai izmērītu diodes pretestības vērtību. Kamēr tas var izmērīt priekšējo vadītspēju un atpakaļgaitas robežvērtību vai identificēt pozitīvos un negatīvos polus un noteikt, vai nav bojājumu vai izdegšanas, nav jālasa konkrētā pretestības vērtība. pretestība.
Digitālajam multimetram ir īpašs diožu mērīšanas iestatījums diožu pārbaudei. Ja mērīšanai jāizmanto pretestības skala, diodes pretestības vērtība ir lielāka par desmitiem K pretējā virzienā, tāpēc skaitītājs pārplūdīs 1. Uz priekšu ir vairāki simti omu līdz vairākiem K. Tā kā abos pusvadītāju diodes galos pievadītais spriegums ir atšķirīgs, pretestības vērtība ir atšķirīga. Tāpēc, mērot diodes, parasti tiek izmantots īpašs iestatījums. Apgrieztā vērtība parasti ir 1 (pārplūde), un tiešā vērtība ir no 300 līdz 750 (tas faktiski ir sprieguma kritums). Lielākā daļa no tām ir aptuveni 600 (silīcija) un mazākas par 500 (germānija) caurulēm. .
