Kāda ir līmeņrādi funkcija un kādi ir līmeņrādi veidi
Kāda ir līmeņrādi funkcija
Horizontālais lineāls, kā norāda nosaukums, ir mērīšanas rīks, kas mēra horizontālo pozīciju. Tas ir mērīšanas rīks, kas izmanto līmeņa burbuli, lai norādītu vērtību, un tieši parāda leņķisko nobīdi caur šķidruma līmeņa burbuli horizontālā lineāla iekšpusē, tādējādi mērot informāciju, piemēram, relatīvo horizontālo stāvokli, vertikālo stāvokli un novirzes pakāpi. no izmērītās virsmas slīpā stāvokļa. Līmeņa praktiskie pielietojumi galvenokārt ietver:
1. Pārbaudiet un noregulējiet mehānisko iekārtu, piemēram, darbgaldu, instrumentu vadotņu un instrumentu pamatņu, horizontālo stāvokli.
2. Izmēriet relatīvās horizontālās plaknes pozīcijas slīpuma leņķi, piemēram, darbgaldu, instrumentu vadotņu, lineālu un plakanu plākšņu taisnumu un plakanumu.
3. Izmēriet vertikālo un paralēlo pozīciju starp divām plaknēm, lai palīdzētu ēkas uzstādīšanā.
Kādi ir horizontālo lineālu veidi
Ir daudz veidu horizontālo lineālu, kurus var klasificēt arī pēc dažādiem klasifikācijas standartiem:
Pēc principiem
(1) Mehāniskais līmenis: tostarp stieņa līmenis (taisnstūra līmeņa mērinstruments ar pamatnes mērvirsmu un fiksētiem līmeņa burbuļiem vai regulējams attiecībā pret pamatnes mērvirsmu), rāmja līmenis (rāmja līmeņa mērinstruments ar pamatnes mērvirsmu un divas vertikālas mērīšanas virsmas un fiksēti līmeņu burbuļi vai regulējami attiecībā pret pamata mērvirsmu), un magnētiskais līmenis (pamatnes mērvirsma un viena puse ar magnētisku stiprinājumu sānos, ko var izmantot adsorbcijas mērījumiem uz Z ass). darbgaldi ar magnētiskiem slēdžiem)

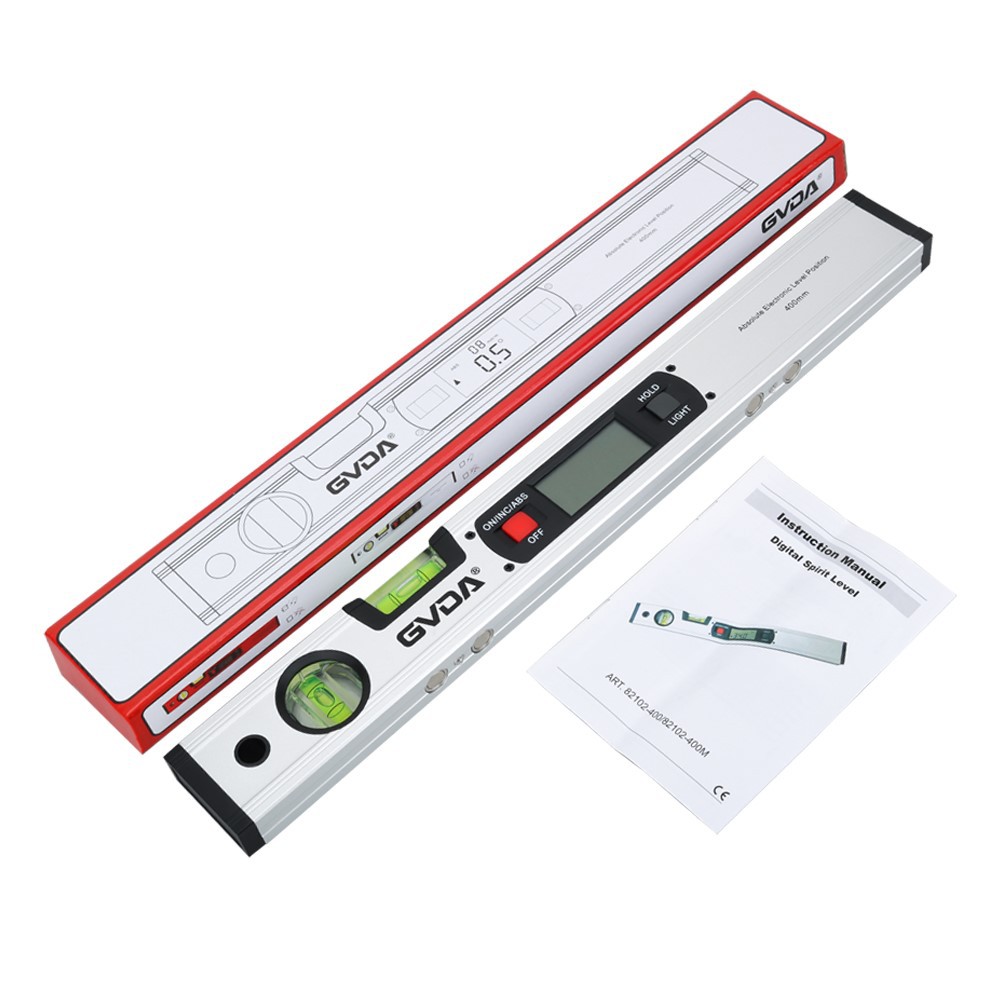

(2) Elektroniskais līmeņrādis: elektronisks nivelieris, kurā ūdens burbuļa vietā tiek izmantots displeja apgaismojums, kas ļauj vizuāli norādīt, vai tas ir līmenī, novērojot displeja gaismas krāsu; Ir arī intuitīvāki digitālā līmeņa lineāli, kas var tieši attēlot skaitļus, taču šis tips nav īpaši izturīgs, tāpēc tas ir salīdzinoši reti.
Sadalīts pēc struktūras
To galvenokārt iedala divos veidos: regulējams līmenis un neregulējams līmenis.
Horizontālā lineāla izgatavošanas metode
1. Nozāģēto bērzu malku novieto uz mašīnas, lai izraktu vairākas bedrītes, kuras piepildīs ar burbuļus saturošiem līdzeniem burbuļiem un izmantos kā rokturus.
2. Koka sloksņu malās urbumi un malās rievas vara apmalēm. Sarullētās un saliektās vara sloksnes izrullējiet plakaniski, salokiet tās formā un ļaujiet vara malām iekļauties horizontālo lineālu koka sloksņu rievās. Ievietojiet tos rievās, lai aizsargātu koka sloksņu malas.
3. No otras puses, izkausējiet plastmasu un injicējiet to izliektā mazā pudelē (līmeņa burbulis). Injicētā mazā pudele ir jānoslēdz tikai vienā galā un jāatstāj ar atveri otrā galā.
4. Mazās pudeles tiek nosūtītas uz mehānisko satvērēju caur vibrējošo disku padevēju. Mehāniskais satvērējs notur katru mazo pudeli un griež to ar atvērumu uz augšu. Mazajās pudelītēs tiek ievadīts dzeltens jaukts šķidrums (sastāv no etilēnglikola, spirta, ūdens un glicerīna), un katrā mazajā pudelītē tiek ievadīts tāds pats šķidruma daudzums, atstājot tikai burbuļu veidošanai nepieciešamo vietu.
5. Mehāniskā spīle piestiprina plastmasas vāciņu pie mazās pudeles vāciņa un izmanto ultraskaņas metināšanas iekārtu, lai piemetinātu plastmasas vāciņu uz mazās pudeles, noslēdzot šķidrumu mazās pudeles iekšpusē.
6. Horizontālos burbuļus ar burbuļiem fiksēs kamera, un dators automātiski noteiks burbuļu izmēru un novietojumu, lai noteiktu, vai tie ir piemēroti.
7. Uzlieciet mazo pudeli uz iekārtas un pārnesiet uz mazās pudeles divas indikatora līnijas. Šajā brīdī mazā pudele ir vēlreiz jāpārbauda, jo burbuļa stāvokļa novirze tieši ietekmēs līmeņa precizitāti. Kvalificētā mazā pudele nonāks cietās kausēšanas metināšanas sistēmā, un izkausētā plastmasa tiks ievadīta spraugā, veidojot horizontālā burbuļa pamatni.
8. Koka sloksnes atverē tiek ievietots horizontāls burbulis ar pamatni un fiksēts ar līmi. Katrs horizontālais burbulis ir jānovieto pilnīgi horizontāli, un instalēšanas procesā, lai nodrošinātu precizitāti, ir jāizmanto palielināti attēli.
9. Horizontālā burbuļa ārējā pusē jāuzstāda akrila rāmis, lai to aizsargātu, un abos galos ar skrūvēm jāuzstāda gumijas vāciņi, un uz koka sloksnes jādrukā logotips. Viss līmenis ir gatavs.
10. Dažādas pārbaudes, piemēram, līdzenums, precizitāte, nulles pozīcijas kļūda utt.
