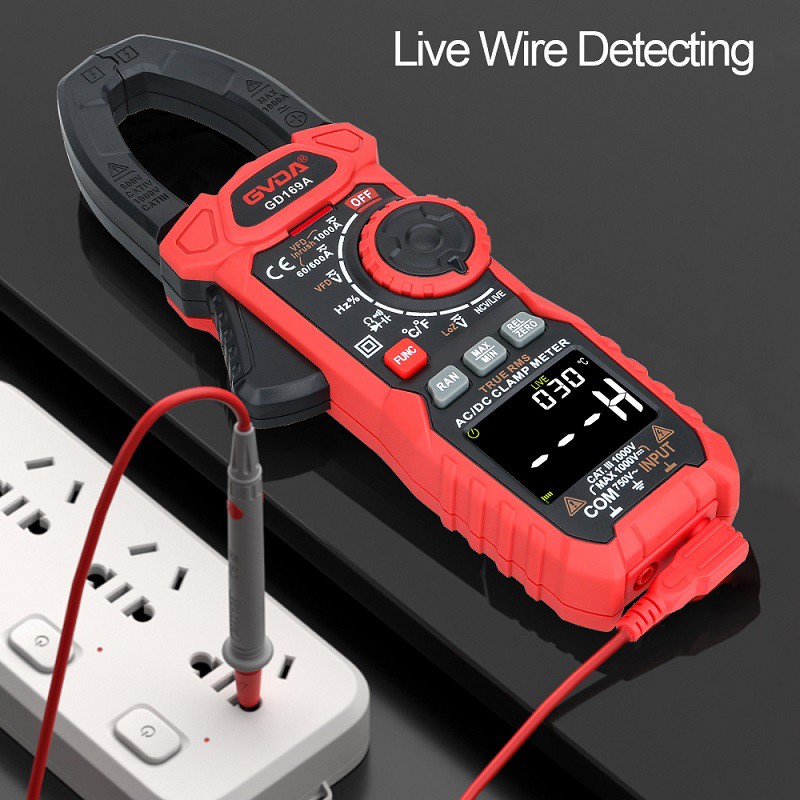

Skavas skaitītāja pārbaudes motors un motora vadības ķēde
Viena no sarežģītākajām vietām strāvas mērījumu veikšanai ir vadības skapis, īpaši, ja tajā tiek izmantoti IEC tipa komponenti. Eiropas izcelsmes IEC tipa daļas ir daudz kompaktākas nekā atbilstošās NEMA daļas, un elektroinstalācija var būt diezgan cieši noblīvēta. Fluke 330. sērijas skava nodrošina ventilatora un sūkņa slodzi. Motoru var vadīt ar elektromehānisko starteri vai elektronisku mainīga ātruma piedziņu. Mainīga ātruma piedziņas kļūst arvien izplatītākas, jo tās ietaupa daudz enerģijas.
q ir ideāls skavas mērītājs šādiem motora un piedziņas mērījumiem:
Slodzes lielums: motora izlietnes strāva, ko mēra kā vidēji trīs fāzes, nedrīkst pārsniegt motora pilnas slodzes strāvu. Galda konusveida skavas un fona apgaismojuma funkcijas ir labi piemērotas šim mērīšanas uzdevumam. Reizināts ar pieļaujamo pārslodzes koeficientu'
No otras puses, motori ar slodzes strāvu zem 60 procentiem no pilnas slodzes strāvas (un lielākā daļa to dara) kļūst arvien neefektīvāki un jaudas koeficients samazinās.
Strāvas līdzsvars: strāvas nelīdzsvarotība var norādīt uz problēmu ar motora tinumiem (piemēram, atšķirīga pretestība starp lauka tinumiem iekšēja īssavienojuma dēļ (parasti nelīdzsvarotībai jābūt zem 10 procentiem.) (Lai aprēķinātu nelīdzsvarotību, vispirms aprēķiniet rādījumu trīsfāzu vidējais rādītājs; pēc tam atrodiet maksimālo novirzi no vidējā un izdaliet ar vidējo.) Ļoti liela strāvas nelīdzsvarotība ir vienfāzes nelīdzsvarotība, ja vienā no trim fāzēm nav strāvas plūsmas. To parasti izraisa atvērts drošinātāja cēlonis.
Iedarbināšanas strāva: motoriem, kas tiek iedarbināti tieši zem spiediena (izmantojot mehānisko starteri), ir ieslēgšanas strāva (ieslēgšanās strāva var sasniegt apm. Izraisot sprieguma pazemināšanos un kaitinošus atvienojumus. Skavas mērītāja funkcija "Ieslēgšanās strāva" ir unikāla funkcija, kas paredzēta iedarbina ieslēgšanas strāvu un uztver tās patieso vērtību.
Maksimālās slodzes (trieciena slodzes): daži motori saskaras ar trieciena slodzi, kas var izraisīt strāvas pārspriegumu, kas ir pietiekams, lai izslēgtu pārslodzes ķēdi motora kontrollerī.
Iedomājieties, ka uzbraucat cieti mezglotam motorzāģim. Funkciju MIN/MAX var izmantot, lai reģistrētu pārsprieguma slodzes sliktāko strāvu.
Skavas skaitītāji ir neaizstājams instruments elektriķiem gan dzīvojamās, gan komerciālās instalācijās.
