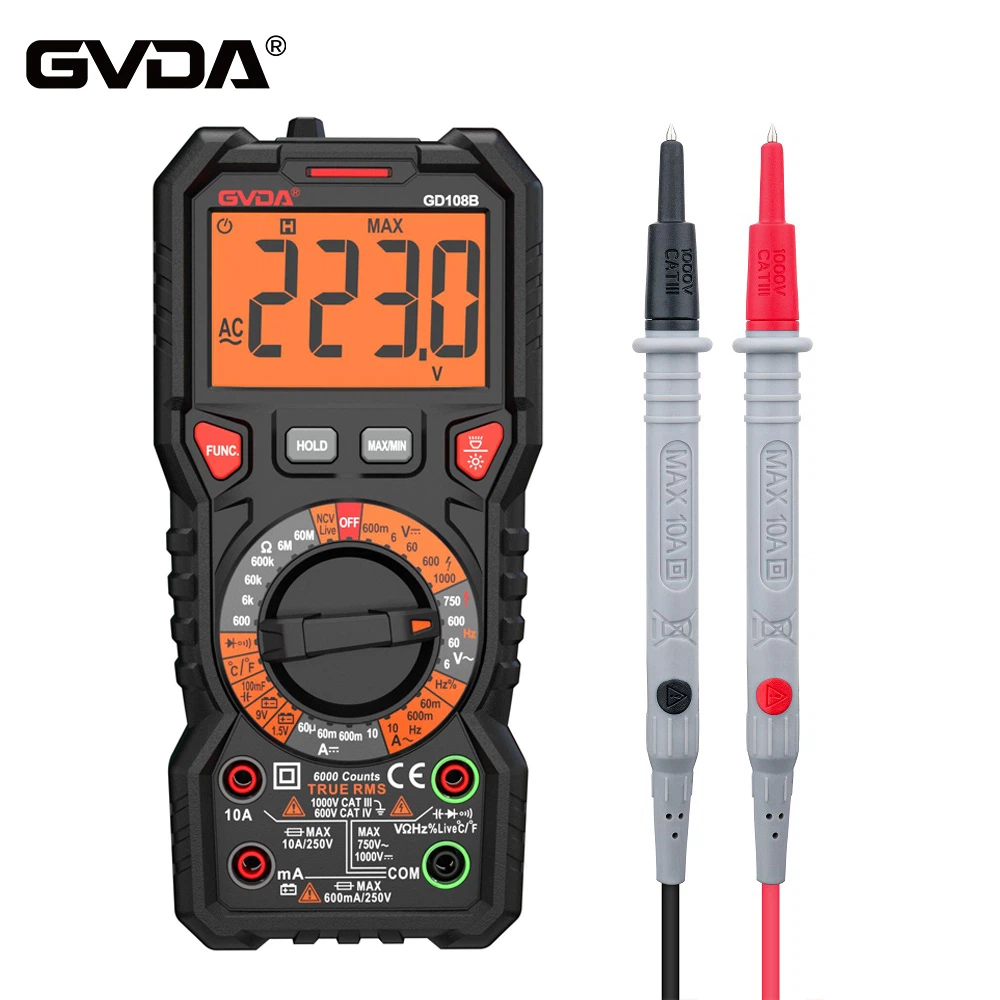

Digitālā multimetra remonta metodes un padomi
Digitālajiem skaitītājiem ir augsta jutība un precizitāte, un tos izmanto gandrīz katrā uzņēmumā. Tomēr, tā kā tā kļūmes rodas vairāku faktoru dēļ un radušās problēmas ir ļoti nejaušas, nav daudz noteikumu, kas jāievēro, un remonts ir sarežģīts. Tāpēc esmu apkopojis daļu remontdarbu pieredzes, kas uzkrāta daudzu gadu darbā, lai sniegtu atsauci šīs profesijas kolēģiem. Kapacitatīvā sprieguma dalītāja augstsprieguma mērīšanas sistēma ir piemērota impulsa augstsprieguma, zibens augsta sprieguma un jaudas frekvences augstsprieguma mērīšanai. Tā ir pirmā izvēle, lai nomainītu augstsprieguma elektrostatisko voltmetru.
Remonta metode:
Meklējot vainas, vispirms jāmeklē ārpuse un tad iekšpuse, vispirms vieglais un tad grūtais, jāsadala to daļās un jākoncentrējas uz izrāvieniem. Metodes var aptuveni iedalīt šādās kategorijās:
1. Sensorā metode balstās uz maņām, lai tieši spriestu par bojājuma cēloni. Vizuāli pārbaudot, to var atrast, piemēram, plīsuši vadi, atlodēšana, īssavienojumi, salauztas drošinātāju caurules, sadegušas detaļas, mehāniski bojājumi un deformēta vara folija uz iespiedshēmām. celšanās un pārtraukums utt.; varat pieskarties akumulatoru, rezistoru, tranzistoru un integrēto bloku temperatūras paaugstinājumam un skatīt shēmas shēmu, lai noskaidrotu neparastas temperatūras paaugstināšanās cēloni. Turklāt jūs varat arī izmantot rokas, lai pārbaudītu, vai komponenti ir vaļīgi, vai integrālās shēmas tapas ir stingri ievietotas un vai pārsūtīšanas slēdzis nav iestrēdzis; var dzirdēt un saost, vai nav kādas dīvainas skaņas un smakas.
2. Sprieguma mērīšanas metode: mērot, vai katra atslēgas punkta darba spriegums ir normāls, var ātri atrast bojājuma punktu. Piemēram, A/D pārveidotāja darba sprieguma un atsauces sprieguma mērīšana.
3. Īsslēguma metode: īssavienojuma metodi parasti izmanto iepriekš minētajās A/D pārveidotāju pārbaudes metodēs. Šo metodi bieži izmanto, remontējot vājstrāvas un mikroelektriskos instrumentus.
4. Ķēdes pārtraukuma metode: atvienojiet aizdomīgo daļu no visas mašīnas vai ierīces ķēdes. Ja kļūme pazūd, tas nozīmē, ka kļūme ir atvienotajā ķēdē. Šī metode galvenokārt ir piemērota situācijām, kad ķēdē ir īssavienojums.
5. Komponentu mērīšanas metode: Ja defekts ir samazināts līdz noteiktai sastāvdaļai vai vairākām sastāvdaļām, to var izmērīt tiešsaistē vai bezsaistē. Ja nepieciešams, nomainiet to ar labu sastāvdaļu. Ja kļūme pazūd, tas nozīmē, ka sastāvdaļa ir slikta.
6. Traucējumu metode: izmantojiet cilvēka ķermeņa inducēto spriegumu kā traucējumu signālu, lai novērotu izmaiņas šķidro kristālu displejā. To bieži izmanto, lai pārbaudītu, vai ievades ķēde un displeja daļa ir neskarta.
Remonta padomi:
Bojātam instrumentam vispirms jāpārbauda un jānosaka, vai defekta parādība ir izplatīta (visas funkcijas nevar izmērīt) vai individuāla (atsevišķas funkcijas vai atsevišķi diapazoni), un pēc tam jānošķir situācija un atbilstoši jāatrisina.
Ja nedarbojas visi pārnesumi, koncentrējieties uz strāvas ķēdes un A/D pārveidotāja ķēdes pārbaudi. Pārbaudot barošanas avota daļu, varat izņemt laminēto akumulatoru, nospiest barošanas slēdzi, pievienot pozitīvo testa vadu pārbaudāmā skaitītāja negatīvajam barošanas avotam un negatīvo testa vadu pievienot pozitīvajam barošanas avotam (ciparam multimetrs). Pagrieziet slēdzi diodes mērīšanas pozīcijā. Ja tiek parādīts diodes tiešais spriegums, tas nozīmē, ka barošanas avota daļa ir laba. Ja novirze ir liela, tas nozīmē, ka ir problēmas ar strāvas padeves daļu. Ja ir atvērta ķēde, koncentrējieties uz strāvas slēdža un akumulatora vadu pārbaudi. Ja rodas īssavienojums, ir jāizmanto ķēdes pārtraukuma metode, lai pakāpeniski atvienotu komponentus, izmantojot strāvu, koncentrējoties uz darbības pastiprinātāja, taimera, A/D pārveidotāja utt. pārbaudi. Ja rodas īssavienojums, parasti vairāk nekā viens integrētais komponents tiks bojāts. A/D pārveidotāju var pārbaudīt vienlaikus ar pamata skaitītāju, kas ir līdzvērtīgs analogā multimetra līdzstrāvas skaitītājam. Īpaša pārbaudes metode ir:
(1) Pārbaudāmā skaitītāja mērīšanas diapazons tiek pārslēgts uz zema līdzstrāvas sprieguma diapazonu;
(2) Izmēriet, vai A/D pārveidotāja darba spriegums ir normāls. Saskaņā ar tabulā izmantoto A/D pārveidotāja modeli, kas atbilst V+ tapai un COM tapai, vai izmērītā vērtība atbilst tās tipiskajai vērtībai.
(3) Izmēriet A/D pārveidotāja atsauces spriegumu. Parasti izmantoto digitālo multimetru atsauces spriegums parasti ir 100 mV vai 1 V, tas ir, mēra līdzstrāvas spriegumu starp VREF+ un COM. Ja tas atšķiras no 100mV vai 1V, izmantojiet ārēju potenciometru. Veiciet korekcijas.
(4) Pārbaudiet displeja numuru ar nulles ievadi, īssavienojiet A/D pārveidotāja pozitīvo spaili IN+ un negatīvo spaili IN-, lai ieejas spriegums Vin=0, skaitītājs rādītu "{{5". }}.0" vai "00.00".
(5) Pārbaudiet, vai monitorā ir pilnīgi spilgti gājieni. Īssavienojiet testa spailes TEST kontaktu un pozitīvā barošanas avota spaili V+, lai loģiskajam zemējumam kļūtu augsts potenciāls un visas digitālās ķēdes pārstātu darboties. Tā kā līdzstrāvas spriegums tiek pielietots katram gājienam, visi gājieni iedegas un izlīdzināšanas mērītājs parāda "1888", bet izlīdzināšanas mērītājs parāda "18888". Ja trūkst gājienu, pārbaudiet, vai nav slikts kontakts vai atvienojums starp atbilstošo A/D pārveidotāja izejas tapu, vadošo līmi (vai savienojumu) un displeju.
2. Ja ir problēmas ar dažiem failiem, tas nozīmē, ka A/D pārveidotājs un barošanas avota daļa darbojas normāli. Tā kā līdzstrāvas sprieguma un pretestības failiem ir kopīgs sprieguma dalīšanas rezistoru komplekts; maiņstrāvas un līdzstrāvas strāvām ir kopīgs šunts; maiņstrāvas spriegumam un maiņstrāvai ir kopīgs maiņstrāvas/līdzstrāvas pārveidotāju komplekts; citi, piemēram, Cx, HFE, F utt., sastāv no neatkarīgiem pārveidotājiem. . Izprotiet attiecības starp tām, un pēc tam saskaņā ar jaudas diagrammu ir viegli atrast bojājuma vietu. Ja mazu signālu mērījumi ir neprecīzi vai parādītie skaitļi ļoti svārstās, koncentrējieties uz pārbaudi, vai diapazona slēdža kontakts ir labs.
3. Ja mērījumu dati ir nestabili un vērtība vienmēr palielinās kumulatīvi, radot īssavienojumu A/D pārveidotāja ievades spailē, un parādītie dati nav nulle, to parasti izraisa slikta {{2} }.1μF atsauces kondensators.
Pamatojoties uz iepriekš minēto analīzi, digitālā multimetra remonta pamata secībai jābūt šādai: digitālā skaitītāja galva → līdzstrāvas spriegums → līdzstrāva → maiņstrāvas spriegums → maiņstrāva → pretestības diapazons (ieskaitot skaņas signālu un pārbaudes diodes pozitīvo sprieguma kritumu) → Cx → HFE, F, H, T utt. Bet neesiet pārāk mehāniski. Vispirms var tikt galā ar dažām acīmredzamām problēmām. Bet, veicot korekcijas, jums jāievēro iepriekš minētās procedūras.
