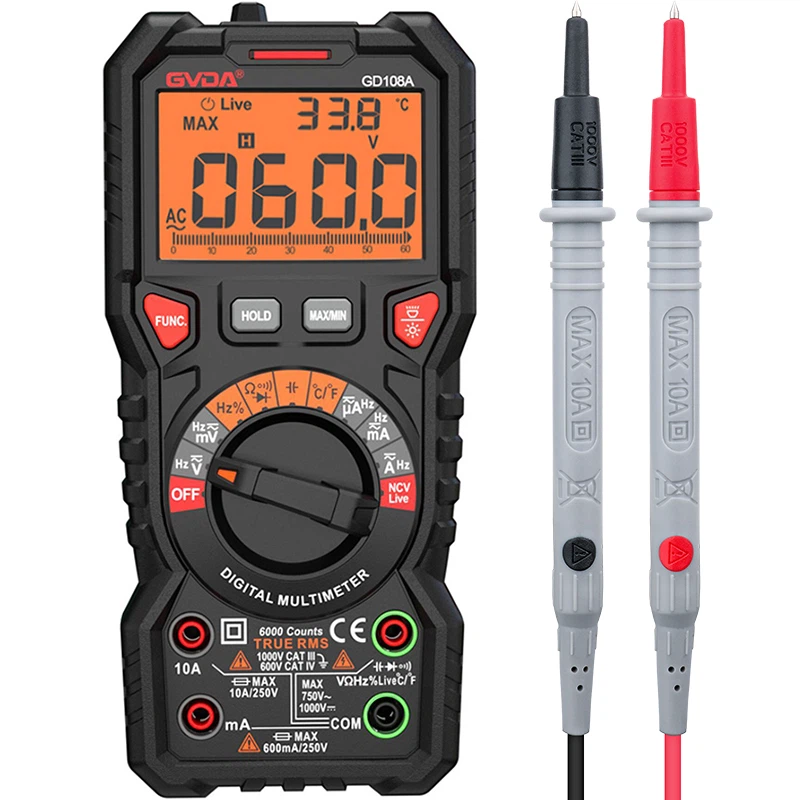

Digitālais multimetrs ir vairāku diapazonu digitālais multimetrs DMM, kas sastāv no trīsarpus vai četrarpus ciparu digitālā voltmetra DVM, paplašinot diapazonu. A/D pārveidotājs ICL7106 un trīsarpus šķidro kristālu displejs veido 200mV digitālo voltmetru, uz šīs 200mV voltmetra galvas bāzes tiek izveidots digitālais multimetrs, pievienojot sprieguma dalītāju, šuntu un taisngriezi. lai paplašinātu diapazonu. Tās darbības princips: galvenokārt, lai izmērītu spriegumu, strāvu, maiņstrāvas spriegumu, maiņstrāvu. Strāva, kapacitāte, induktivitāte un pretestība tiek vienmērīgi pārveidoti līdzstrāvas sprieguma signālos un novājināti līdz 200 mV, un pēc tam tiek nosūtīti uz A/D pārveidotāju apstrādei un attēlošanai. A/D pārveidotājs var atpazīt tikai signālus, kas ir zemāki par 200 mV, tas ir, neatkarīgi no ieejas signāla Jebkurš signāls vispirms ir jāpārveido līdzstrāvas sprieguma signālā, signāls caur vājinātāju ir jāsamazina zem 200 mV un jānosūta uz A. /D pārveidotājs apstrādei un attēlošanai. Tas ir līdzvērtīgs rādītāja multimetra darbības principam. Mēs zinām rādītāju Multimetra darbības princips ir izmantot magnetoelektrisko mikroampēru līdzstrāvas ampērmetru kā skaitītāja galvu. Pamatojoties uz galvu, līdzstrāvas sprieguma diapazona mērījumu diapazons tiek paplašināts, dalot spriegumu ar pretestību virknē ar skaitītāja galvu, un līdzstrāvas diapazona mērījumu diapazons tiek paplašināts, dalot pretestību ar pretestību paralēli skaitītāja galvai. Lai paplašinātu maiņstrāvas sprieguma diapazona mērījumu diapazonu, izlabojiet maiņstrāvas signālu līdzstrāvas signālā un plūstiet caur mērītāju, lai veiktu mērījumus. Rādītāja multimetrs mēra pretestību ar voltammetriju, kas nozīmē, ka pretestība tiek mērīta saskaņā ar strāvu, kas plūst caur izmērīto pretestību. , ja pārbaudāmās pretestības pretestības vērtība ir lielāka, strāva, kas plūst caur pārbaudāmo pretestību, ir mazāka, kas nozīmē, ka pārbaudāmās pretestības pretestības vērtība ir liela; pretējā gadījumā, ja pārbaudāmās pretestības pretestības vērtība ir maza, arī strāva, kas plūst caur testējamo pretestību, ir mazāka. Šajā laikā, jo lielāks ir rādītāja novirzes leņķis, jo mazāka ir izmērītās pretestības pretestības vērtība, un pretestības lielumu var izmērīt pēc šī principa.
Tas nozīmē, ka rādītāja multimetram ir jāpārvērš mēramais sprieguma signāls, strāvas signāls, maiņstrāvas sprieguma signāls, pretestība utt. līdzstrāvas signālā caur iekšējo sprieguma dalītāja pretestību, šunta pretestību un taisngriezi, un tas jānodod. skaitītājā mērīšanai.
Digitālajam multimetram ir jāpārveido sprieguma signāls, strāvas signāls, maiņstrāvas sprieguma signāls, pretestība, kapacitāte, induktivitāte, diode utt., kas jāmēra vienmērīgi, lai pārveidotu līdzstrāvas sprieguma signālu un vājinātu to līdz 200 mV ar vājinātāju un nosūtītu uz A/D apstrādei un attēlošanai. .
Citiem vārdiem sakot, vienkāršā teikumā digitālā multimetra galva ir tā kodols, kas ir digitālais voltmetrs ar diapazonu 200 mV. Pamatojoties uz šo voltmetru, diapazons tiek paplašināts, veidojot digitālu multimetru.
