Kā noteikt triac elektrodus ar multimetru
Parastie tiristori (VS) būtībā ir līdzstrāvas vadības ierīces. Lai kontrolētu maiņstrāvas slodzi, paralēli ir jāpievieno divi tiristori apgrieztā polaritātē, lai katrs SCR varētu vadīt pusviļņu. Šim nolūkam ir nepieciešami divi neatkarīgu sprūda ķēžu komplekti, kas nav ērti lietojami.

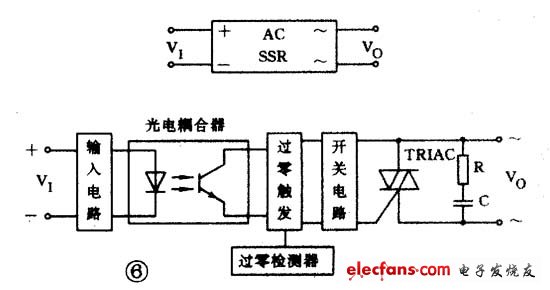

Divvirzienu tiristors ir izstrādāts, pamatojoties uz parasto tiristoru. Tas var ne tikai aizstāt divus paralēli apgrieztā polaritātē savienotus tiristorus, bet arī nepieciešama tikai viena sprūda ķēde. Šobrīd tā ir ideāla maiņstrāvas komutācijas ierīce. Tā nosaukums angļu valodā TRIAC nozīmē trīs terminālu divvirzienu maiņstrāvas slēdzis.
Struktūras princips
Lai gan triaku pēc formas var uzskatīt par divu parastu tiristoru kombināciju, patiesībā tā ir jaudas integrēta ierīce, kas sastāv no 7 tranzistoriem un vairākiem rezistoriem. Mazjaudas triaki parasti ir iepakoti plastmasā, un dažiem ir arī siltuma izlietne, kā parādīts 1. attēlā. Tipiski produkti ir BCMlAM (1A/600V), BCM3AM (3A/600V), 2N6075 (4A/600V), MAC{ {12}} (8A/800V) un tā tālāk. Lielākā daļa lieljaudas triaku ir iepakoti RD91 tipā. Galvenie divvirzienu tiristora parametri ir parādīti pievienotajā tabulā.
Divvirzienu tiristora struktūra un simbols ir parādīti 2. attēlā. Tas pieder NPNPN piecu slāņu ierīcei, un trīs elektrodi ir attiecīgi T1, T2 un G. Tā kā ierīce var vadīt divvirzienu vadītspēju, divi elektrodi, izņemot aizvaru G, kopā tiek saukti par galvenajiem spailēm, kas ir T1 un T2. Norāda, ka tas vairs nav sadalīts anodos vai katodos. Tā īpašība ir tāda, ka, ja G pola un T2 pola spriegumi ir pozitīvi attiecībā pret T1, T2 ir anods un T1 ir katods. Un otrādi, ja G un T2 polu spriegumi ir negatīvi attiecībā pret T1, T1 kļūst par anodu un T2 ir katods. Divvirzienu tiristora voltu ampēru raksturlielumi ir parādīti 3. attēlā. Pateicoties uz priekšu un atpakaļgaitā esošo raksturlīkņu simetriju, to var ieslēgt jebkurā virzienā.
Atklāšanas metode
Tālāk ir aprakstīta metode, kā izmantot multimetra RX1 failu, lai noteiktu triac elektrodu, kā arī pārbaudīta iedarbināšanas spēja.
1. Nosakiet T2 polu
No 2. attēla var redzēt, ka G pols atrodas tuvu T1 polam un tālu no T2 pola. Tāpēc uz priekšu un atpakaļ vērstā pretestība starp G-T1 ir ļoti maza. Izmantojot RX1 pārnesumu pretestības mērīšanai starp jebkurām divām pēdām, starp G-T1 tiek rādīta tikai zemā pretestība, uz priekšu un atpakaļgaitā pretestība ir tikai desmitiem omu, bet uz priekšu un atpakaļgaitā starp T2-G un T2-T1 Visas pretestības ir bezgalīgas. Tas parāda, ka, ja pēda un pārējās divas pēdas nav savienotas, tam ir jābūt T2 stabam. Turklāt, izmantojot TO-220 pakotnes triac, T2 pols parasti tiek savienots ar mazo siltuma izlietni, un T2 polu var arī attiecīgi noteikt.
2. Atšķirt G polu un T1 polu
(1) Pēc T2 staba atrašanas vispirms pieņem, ka viena no atlikušajām divām pēdām ir T1 stabs, bet otra ir G pols.

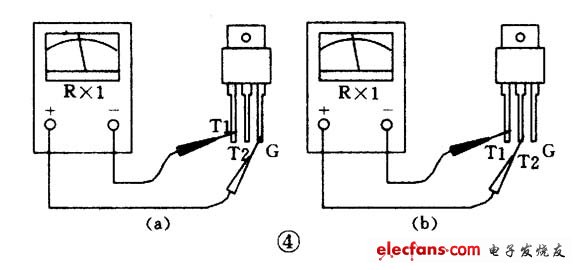

(2) Pievienojiet melno testa vadu pie T1 pola un sarkano testa vadu ar T2 polu, pretestība ir bezgalīga. Pēc tam īssavienojiet T2 un G ar sarkanā skaitītāja galu un pielieciet negatīvu sprūda signālu G polam. Pretestības vērtībai jābūt aptuveni desmit omi (sk. 4. attēlu (a)), kas pierāda, ka caurule ir ieslēgta un vadīšanas virziens ir T1-T2. Pēc tam atvienojiet sarkano skaitītāja galu no G pola (bet joprojām pievienojiet T2), ja pretestības vērtība paliek nemainīga, tas pierāda, ka caurule var saglabāt vadītspējas stāvokli pēc iedarbināšanas (sk. 4. attēlu (b)).
3) Savienojiet sarkano testa vadu ar T1 polu un melno testa vadu ar T2 polu, pēc tam veiciet īssavienojumu T2 un G un pievienojiet pozitīvu sprūda signālu G polam, pretestības vērtība joprojām ir aptuveni desmit omi, ja pretestības vērtība paliek nemainīga pēc atvienošanas no G pola, tas nozīmē, ka pēc caurules iedarbināšanas vadītspējas stāvoklis var tikt uzturēts arī T2-T1 virzienā, tāpēc tam ir divvirzienu iedarbināšanas īpašība. Tas pierāda, ka iepriekš minētais pieņēmums ir pareizs. Pretējā gadījumā pieņēmums neatbilst faktiskajai situācijai, un ir jāizdara cits pieņēmums un jāatkārto iepriekš minētais mērījums. Acīmredzot G un T1 identificēšanas procesā tiek pārbaudīta arī triaka iedarbināšanas spēja. Ja mērījums tiek veikts saskaņā ar kādu pieņēmumu, triaku nevar iedarbināt un ieslēgt, kas pierāda, ka caurule ir bojāta. 1A lampām RX10 var izmantot arī noteikšanai. 3A un vairāk 3A lampām jāizvēlas RX1, pretējā gadījumā ir grūti uzturēt vadītspējas stāvokli.
