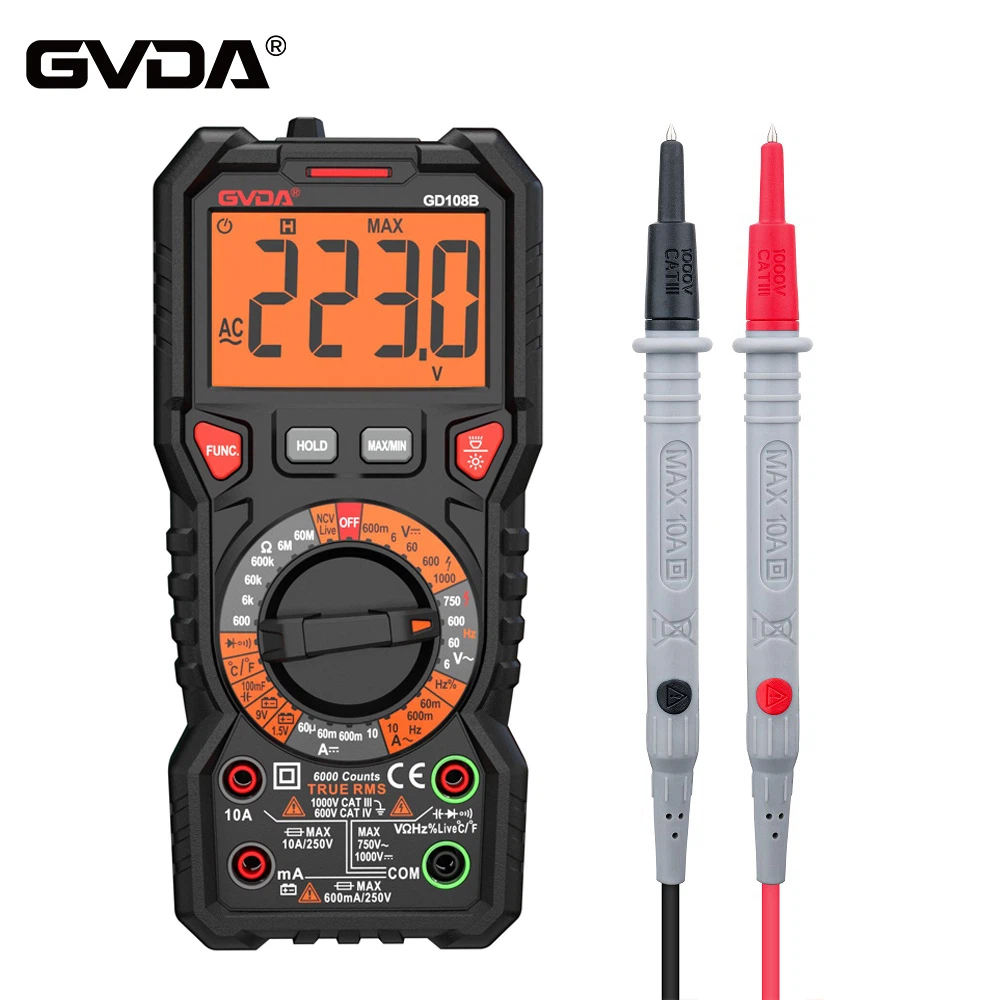

Kā pārbaudīt releja funkcionālo stāvokli, izmantojot digitālo multimetru
(1) Tieša noteikšana ar kondensatora režīmu
Dažiem digitālajiem multimetriem ir kapacitātes mērīšanas funkcija, un UT51 ir divi diapazoni: 200 μ un 20 μ.
Veicot mērījumus, vispirms pievienojiet sarkano zondi strāvas spailes caurumam un melno zondi COM spailes caurumam. Funkcijas režīmam atlasiet kondensatora režīmu un pēc tam pievienojiet sarkano un melno zondi pie divām izlādētā kondensatora tapām (pievērsiet uzmanību polaritātei). Pēc atbilstošā diapazona izvēles var nolasīt displeja datus.
200 μF diapazons, piemērots kapacitātes mērīšanai no 20 uF līdz 200 μF; 20 μF ir piemērots kapacitātes mērīšanai no 2 μF līdz 20 μF.
(2) Iepriekšējs novērtējums par kondensatoru kvalitāti, izmantojot skaņas režīmu
Izmantojot digitālā multimetra skaņas signālu, elektrolītisko kondensatoru kvalitāti var pārbaudīt lielā ātrumā. Iestatiet digitālo multimetru skaņas signāla režīmā un izmantojiet divas zondes, lai atšķirtu kontaktu starp divām pārbaudītā kondensatora Cx tapām. Pēc tam nomainiet abas zondes un veiciet mērījumus vēlreiz. Jāatskan skaņas signālam, kas norāda, ka izmērītais elektrolītiskais kondensators būtībā ir normāls. Šajā brīdī varat pārslēgties uz augstas pretestības diapazonu 20M Ω vai 200M Ω un izmērīt kondensatora noplūdes pretestību, lai noteiktu tā kvalitāti.
Pārbaudes laikā tiek pieņemts, ka skaņas signāls turpina skanēt, norādot, ka elektrolītiskā kondensatora iekšpusē ir noticis īssavienojums; Ja skaņas signāls neatskan un pēc atkārtotas zondes mērījuma pielāgošanas instruments vienmēr parāda "1", tas norāda, ka pārbaudītajam kondensatoram ir iekšēja atvērta ķēde vai jaudas zudums. Izmantojiet digitālo multimetru, lai izmērītu kapacitāti, kas lielāka par 20 μF, un ņemiet vērā, ka šī metode ir ļoti praktiska.
(3) Iepriekšēja kapacitātes noteikšana, izmantojot pretestības režīmu
Ir pierādīts, ka kondensatoru uzlādes procesu var novērot arī izmantojot digitālo multimetru, kas praksē atspoguļo uzlādes sprieguma izmaiņas, pamatojoties uz digitālo daudzumu uz ekrāna. Tālāk ir sniegta metode, kā izmantot digitālo multimetru, lai noteiktu kondensatorus pretestības režīmā, kam ir liela praktiska vērtība instrumentiem bez kondensatora režīma konfigurācijas. Šī metode ir piemērota lielas ietilpības kondensatoru mērīšanai, sākot no 0,1 μF līdz vairākiem tūkstošiem mikrofaradu.
Iestatiet digitālo multimetru atbilstošā pretestības diapazonā un nošķiriet sarkano un melno zondi, kas pieskaras diviem pārbaudītā kondensatora Cx stabiem. Šajā brīdī parādītā vērtība pakāpeniski palielināsies no "000", līdz tiek parādīts pārplūdes simbols "1". Ja nepārtraukti tiek rādīts "000", tas norāda uz iekšējo īssavienojumu kondensatorā; Ja nepārtraukti tiek rādīta pārplūde, tas var izraisīt ķēdes pārtraukumu starp kondensatora iekšējiem poliem vai arī izraisīt izvēlētā pretestības diapazona neatbilstību. Pārbaudot elektrolītiskos kondensatorus, ir svarīgi ņemt vērā, ka sarkanā zonde (pozitīvi uzlādēta) jāpievieno kondensatora pozitīvajam spailei, bet melnā zonde jāpievieno kondensatora negatīvajai spailei.
