Ko nozīmē trokšņu mērītāja svēršana?
Tas attiecas uz noderīgā signāla jaudas attiecību pret bezjēdzīgo trokšņu jaudu. Parasti Bayi mēra, jo jauda ir strāvas un sprieguma funkcija, tāpēc signāla un trokšņa attiecību var aprēķināt arī, izmantojot sprieguma vērtības, tas ir, signāla līmeņa attiecību pret trokšņa līmeni, bet aprēķina formula nedaudz atšķiras. Aprēķiniet signāla-trokšņa attiecību, pamatojoties uz jaudas ātrumu: S/N=10 log Aprēķiniet signāla-trokšņa attiecību, pamatojoties uz spriegumu: S/N=10 log Kopš signāla-trokšņa attiecībai ir logaritmiska saistība ar jaudu vai spriegumu, ja vēlaties uzlabot signāla un trokšņa attiecību, jums ir ievērojami jāpalielina attiecība starp izejas vērtību un trokšņa vērtību. Piemēram, ja signāla un trokšņa attiecība ir 100 dB, izejas spriegums ir 10 000 reizes lielāks par trokšņa spriegumu. Runājot par elektroniskajām shēmām, tas nav viegls uzdevums. Mitruma sensora zonde, , Nerūsējošā tērauda elektriskā apkures caurule PT100 sensors, , Lieta alumīnija sildītājs, Apsildes gredzens Šķidruma solenoīda vārsts
Ja pastiprinātājam ir augsta signāla un trokšņa attiecība, tas nozīmē klusu fonu. Tā kā trokšņu līmenis ir zems, parādīsies daudzas vājas skaņas detaļas, kuras slēpj troksnis, kas palielinās peldošo skaņu, stiprinās gaisa sajūtu un palielinās dinamisko diapazonu. Nav stingru spriedumu datu, lai noteiktu, vai pastiprinātāja signāla un trokšņa attiecība ir laba vai slikta. Vispārīgi runājot, labāk ir, ja signāla un trokšņa attiecība ir aptuveni 85 dB vai vairāk. Ja tā ir zemāka par šo vērtību, dažās liela skaļuma klausīšanās situācijās tas var būt skaidri dzirdams mūzikas starplaikos. troksnis. Papildus signāla un trokšņa attiecībai trokšņa līmeņa jēdzienu var izmantot arī pastiprinātāja trokšņa mērīšanai. Faktiski šī ir signāla un trokšņa attiecības vērtība, kas aprēķināta, izmantojot spriegumu, bet saucējs ir fiksēts skaitlis: 0,775 V, un skaitītājs ir trokšņa spriegums, tātad atšķirība starp trokšņa līmeni un signāla-troksni. attiecība ir: pirmais ir absolūts skaitlis, bet otrais ir relatīvs skaitlis.
Aiz specifikāciju tabulas datiem daudzās produktu rokasgrāmatās bieži vien ir vārds A, kas nozīmē A-svars, kas nozīmē A-svērums. Svēršana nozīmē, ka noteikta vērtība ir mainīta saskaņā ar noteiktiem noteikumiem, lai nosvērtu nozīmi. Auss ir īpaši jutīga pret vidējām frekvencēm, tādēļ, ja pastiprinātāja signāla un trokšņa attiecība vidējā frekvenču joslā ir pietiekami liela, pat ja signāla un trokšņa attiecība ir nedaudz zemāka zemajās un augstajās frekvencēs, cilvēka ausis to nevarēs viegli noteikt. Var redzēt, ka, ja signāla un trokšņa attiecības mērīšanai izmanto svēršanas metodi, vērtība noteikti būs lielāka nekā bez svēršanas metodes. Runājot par A svērumu, tā vērtība būs augstāka nekā bezsvēruma vērtība.

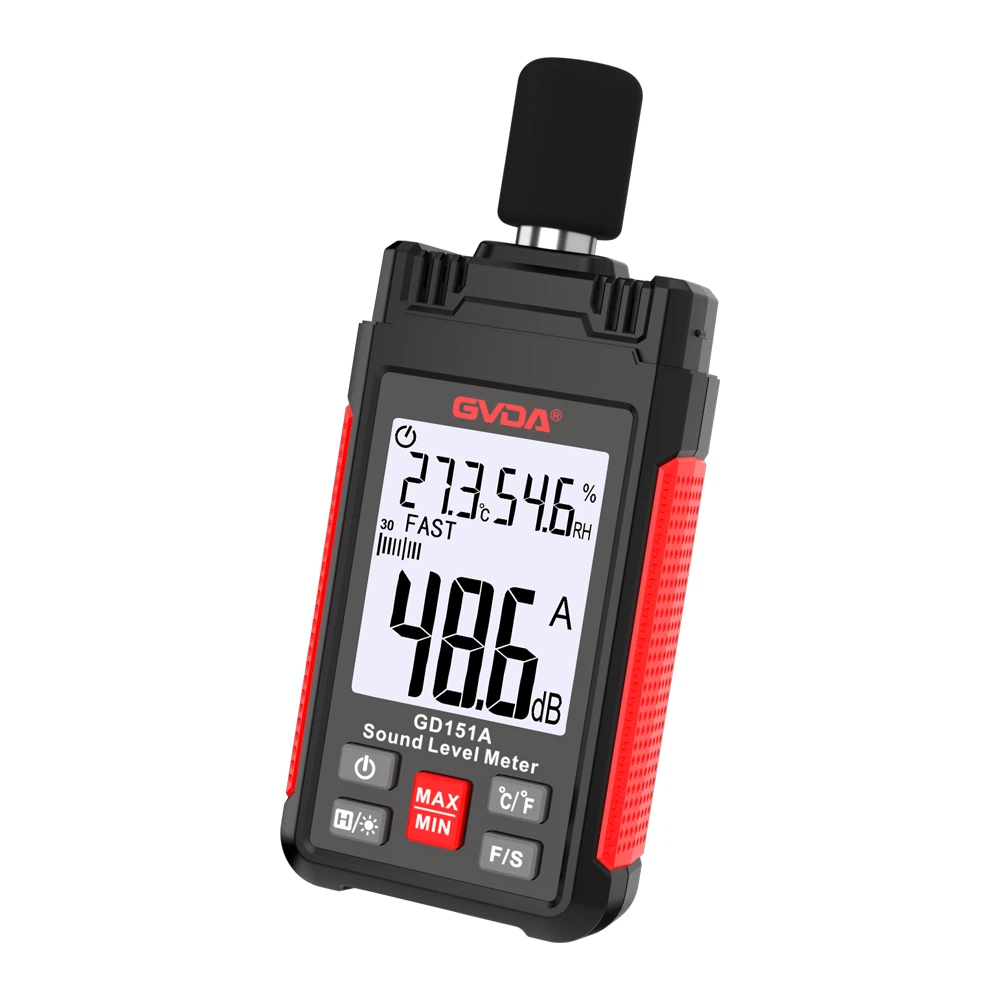

Turklāt: lai modelētu cilvēka dzirdes atšķirīgo jutību dažādās frekvencēs, skaņas līmeņa mērītājs ir aprīkots ar tīklu, kas var simulēt cilvēka auss dzirdes īpašības un koriģēt elektrisko signālu līdz aptuvenai dzirdes sajūtas vērtībai. . Šo tīklu sauc par skaitītāju. tiesību tīkls. Skaņas spiediena līmenis, ko mēra, izmantojot svēršanas tīklu, vairs nav objektīva fiziskā lieluma skaņas spiediena līmenis (saukts par lineāro skaņas spiediena līmeni), bet gan skaņas spiediena līmenis, ko modificē dzirdes sajūta, ko sauc par svērto skaņas līmeni vai trokšņa līmeni.
Parasti ir trīs veidu svērtie tīkli: A, B un C. A svērtais skaņas līmenis simulē cilvēka auss frekvences raksturlielumus līdz zemas intensitātes troksnim zem 55 dB, B svērtais skaņas līmenis simulē vidējas frekvences raksturlielumus. - intensitātes troksnis no 55 dB līdz 85 dB, un C svērtais skaņas līmenis simulē augstas intensitātes trokšņa frekvences raksturlielumus. . Galvenā atšķirība starp trim ir trokšņa zemfrekvences komponentu vājināšanās pakāpe. A vājina visvairāk, B ieņem otro vietu, bet C vājina vismazāk. A-svērtais skaņas līmenis ir pasaulē visplašāk izmantotais trokšņu mērīšanā, jo tā raksturlīkne ir tuvu cilvēka auss dzirdes īpašībām. B un C pakāpeniski vairs netiek izmantoti.
Trokšņa līmeņa rādījumā, kas iegūts no skaņas līmeņa mērītāja, jānorāda mērīšanas apstākļi. Ja mērvienība ir dB un tiek izmantots A svērtais tīkls, tas jāreģistrē kā dB (A).
