Kāda ir atšķirība starp LCR mērītāju un multimetru?
LCR mērītājs, kā norāda nosaukums, ir īpašs mērīšanas instruments, ko izmanto, lai izmērītu elektrisko komponentu sertifikāta parametrus, L, attiecas uz induktivitāti, c, attiecas uz kapacitāti, R, attiecas uz pretestību. Turklāt LCR mērītājs nevar izmērīt citas lietas, un ir nepieciešams izmērīt induktivitāti, pretestību vai kapacitāti, kad ķēde ir izslēgta. Tā kā tas ir īpašs instruments, mērījumu precizitāte ir augsta un precizitāte ir spēcīga.
Papildus iepriekšminētās pretestības induktivitātes, kapacitātes un induktivitātes mērīšanai ar multimetru dažādos pārnesumos var izmērīt arī maiņstrāvas un līdzstrāvas spriegumu, strāvu, jaudas frekvenci utt. Lai gan tam ir vairāk funkciju, tā precizitāte nav īpaši precīza.

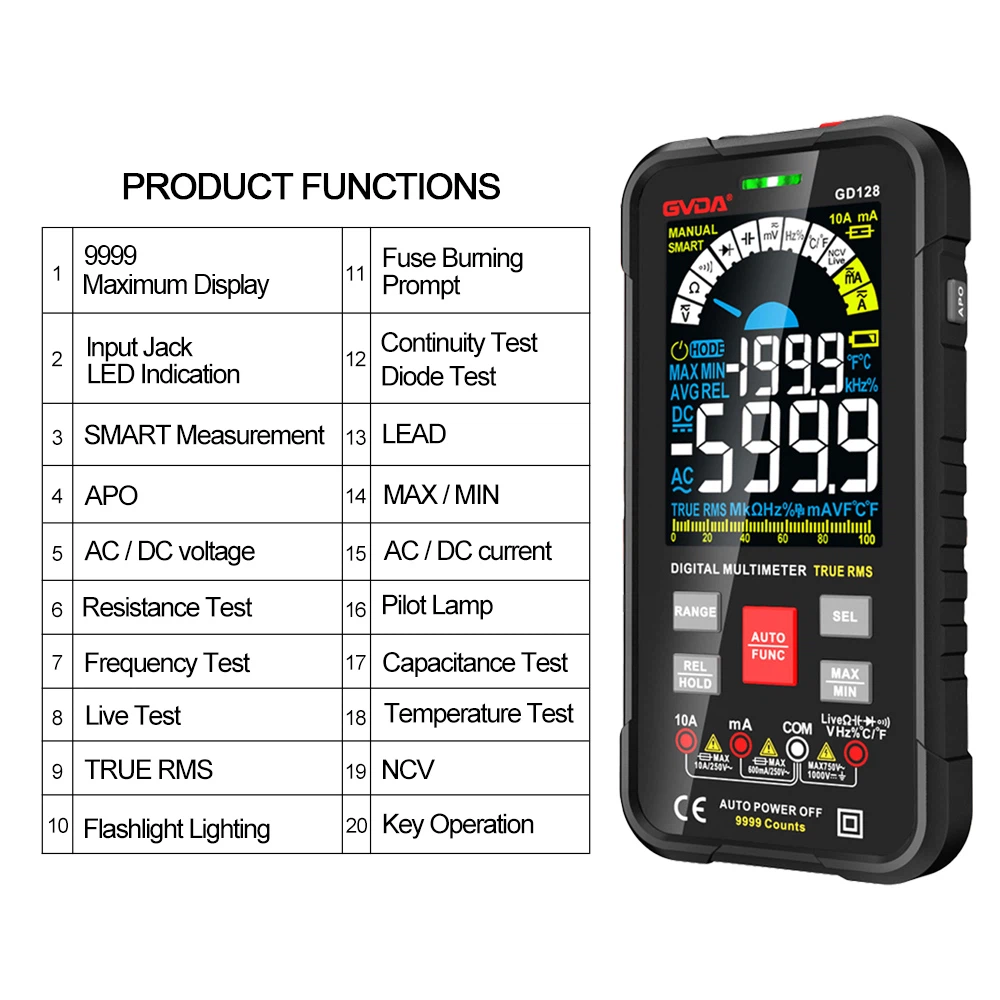

Vienkārši sakot, LCR mērītājs mēra atdalīto komponentu iekšējos parametrus, piemēram, rezistora pretestības vērtību, kondensatora kapacitātes vērtību utt., un parasti tas ir jāpārbauda neatkarīgi, kad barošana ir izslēgta. . Multimetrs ir daudzfunkcionāls mērinstruments, tas var pārbaudīt atdalīšanas komponentus, var arī pārbaudīt elektriskā signāla raksturlielumus, un tam ir arī dažas citas mērīšanas funkcijas.
1. LCR skaitītāja noteikšanas komponentu princips
Atbilstoši faktiskajiem lietošanas apstākļiem un pārbaudāmo komponentu kombinācijām. LCR mērītājam ir divi noteikšanas režīmi: sērijas režīms un paralēlais režīms. Sērijas režīms ir balstīts uz noteikšanas komponentu pretestību Z, un tā pamatprincips ir parādīts 1. attēlā; paralēlais režīms ir balstīts uz noteikšanas komponentu pielaidi Y
Sinusoidālā viļņa signāla avots Vs iekšējā releja iekšpusē 1. un 2. aplī, signāla avota iekšējā pretestība Rs, digitālais spiediena mērītājs V un digitālais strāvas mērītājs A. Turklāt ir digitālā fāze. zaglis nav parādīts ieroča iekšpusē uzstādītajā aplī. Pēc tam, kad lietotājs savienos pārbaudāmo komponentu ar sensoru, digitālais strāvas mērītājs mērīs pārbaudāmās sastāvdaļas strāvu I, bet digitālais spiediena mērītājs mērīs pārbaudāmā komponenta spailes C spriegumu V. , digitālais fāzes regulētājs mērīs fāzes leņķi 8 starp spiedienu V un strāvu I. Testa rezultāti tiek glabāti trīs ieroča iekšējā datora glabāšanas blokos.
Izmantojot trīs V, I un B datus, ierīcē esošais mikrodators automātiski aprēķinās parametrus, kurus lietotājs vēlas noteikt.
2. Parametri, ko var noteikt ar LCR mērītāju
Instrumenta lietošanas pamācībā ir norādīta 1. tabulā redzamā mērījumu parametru izvēles tabula. Tabulā Primary ir galvenā parametra kolonna, bet Sekundārā ir sekundārā parametra kolonna. Z tabulā ir pretestība, Y ir pielaide, R ir pretestība, G ir vadītspēja, Cp ir paralēlā kapacitāte, Cs ir virknes kapacitāte, Lp ir paralēlā induktivitāte, Ls ir virknes induktivitāte, un R ir sprieguma fāzes leņķis attiecībā pret strāvu. , X ir pretestība, B ir jutība, D ir zuduma koeficients, Q ir kvalitātes koeficients, Rp ir paralēlā pretestība, Rs ir virknes pretestība.
Pirms komponenta vai divu komponentu komplekta testēšanas lietotājam ir jāizvēlas galvenais testējamais parametrs no galveno parametru kolonnas un sekundārais parametrs, kas jāpārbauda no sekundāro parametru kolonnas atbilstoši to turēšanas punktiem. Galvenais parametrs ir savienots pārī ar sekundāro parametru, un kopumā ir pieejamas 20 kombinācijas shēmas, no kurām izvēlēties. Kad mērījums ir pabeigts, mērītās vērtības un primāro un sekundāro parametru vienības tiks parādītas instrumenta LCD ekrānā.
