Kāda ir testa pildspalvas struktūra un cik lielu spriegumu var izmērīt
1. Kāda ir testa pildspalvas struktūra?
Elektriskā testa pildspalva ir viens no nepieciešamajiem instrumentiem elektriķiem. To izmanto, lai izmērītu, vai vadītājs ir uzlādēts. To galvenokārt izmanto, lai pārbaudītu, vai elektriskā ķēde un elektriskās iekārtas ir uzlādētas. Šeit ir elektriskās pārbaudes pildspalvas struktūra. Paskatīsimies!

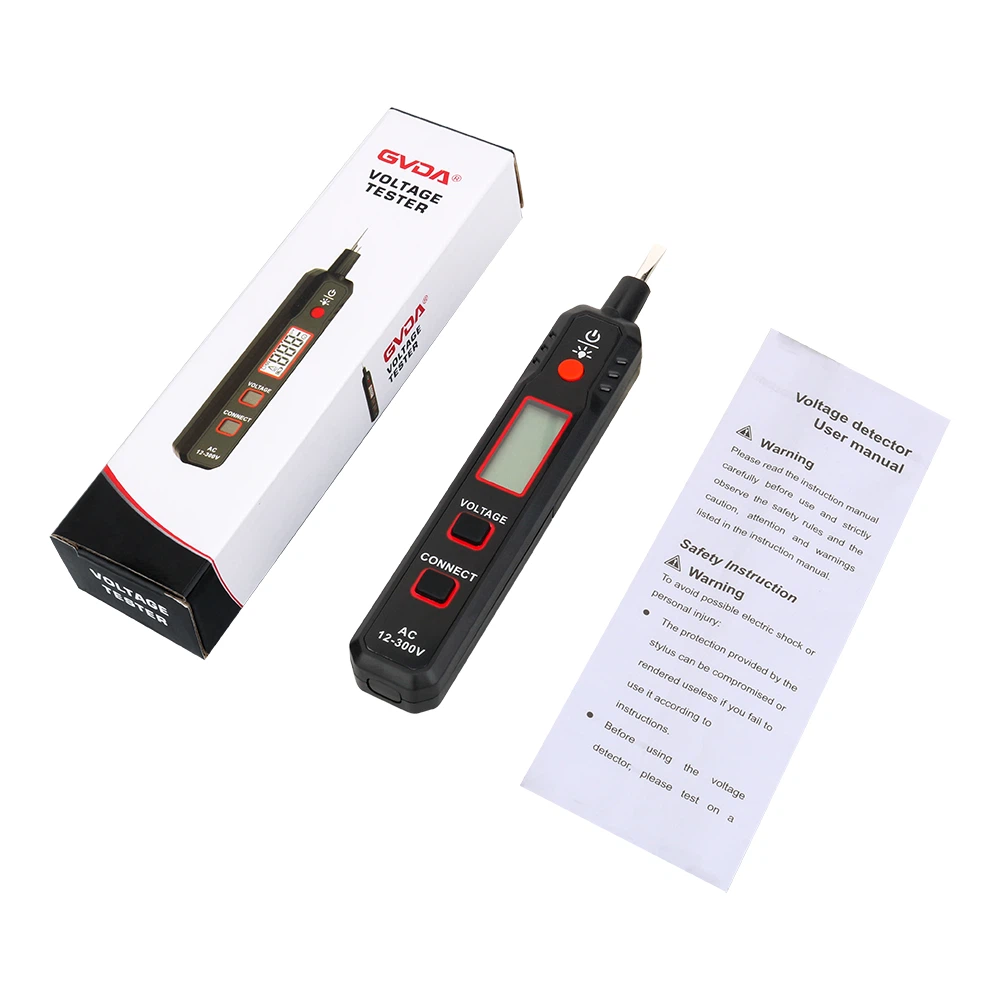

Elektriskās testa pildspalvas struktūra parasti sastāv no pieskāriena elektrodiem, rezistoriem, neona spuldzēm, atsperēm un metāla gala uzgaļiem (rokas pieskāriena stabiem). Digitālajam tipam ir arī displeja ekrāni, indikatora gaismas, elektrības pārbaudes laika taustiņi un izslēgšanas pārbaudes taustiņi.
Turklāt elektriskā testa pildspalva ir daudzveidīga, piemēram, skrūvgrieža forma, taču to nevar izmantot kā skrūvgriezi, kā arī to nevar izmantot, lai pievilktu skrūves vai noņemtu skrūves. Ir arī daži jauni testa pildspalvu veidi, piemēram, digitālās, kas var ne tikai novērot, vai vadā ir elektrība, bet arī izmērīt sprieguma vērtību. Turklāt dažu elektriķu draugu izmantotā elektriskā mērīšanas pildspalva ir induktīva, kas ir ļoti ērta lietošanā. Ir daudz veidu testa zīmuļi, kas palielina elektriķu izvēli.
2. Cik lielu spriegumu var izmērīt testa pildspalva?
1. Parasto testa pildspalvu mērīšanas sprieguma diapazons ir no 60 V- -500V. Ja tas ir zemāks par 60 voltiem, testa pildspalvas neona caurule var neizstarot gaismu. Ja tas ir lielāks par 500 voltiem, mērīšanai nevar izmantot parastās pārbaudes pildspalvas, pretējā gadījumā var viegli izraisīt personīgo elektriskās strāvas triecienu.
2. Lietojot, pievērsiet uzmanību, lai pirkstiem būtu jāpieskaras metāla pildspalvas pakaramajam (pildspalvas tipam) vai metāla skrūvei testa pildspalvas augšpusē (skrūvgrieža tips), lai strāvu veidotu pārbaudāmais uzlādētais korpuss, testa pildspalva, cilvēka ķermenis un zeme. Kamēr spriegums starp uzlādēto testējamo korpusu un zemi pārsniedz 60 V, neona caurule sāks spīdēt, un neona caurules loga C fona apgaismojumam ir jābūt vērstam pret operatoru.
